Фиксатор переключения передач 4T CB125/150 ZZQ

Фиксатор переключения передач 4T CB125/150 ZZQ

Деталь предназначена для механизма переключения передач четырехтактных мотоциклетных двигателей семейства CB125/150. Фиксатор взаимодействует с механизмом барабана коробки передач и помогает удерживать его в положении, соответствующем выбранной ступени. От исправности этой детали зависит стабильность фиксации после движения рычага переключения: барабан должен занять заданное положение и оставаться в нем во время работы трансмиссии.

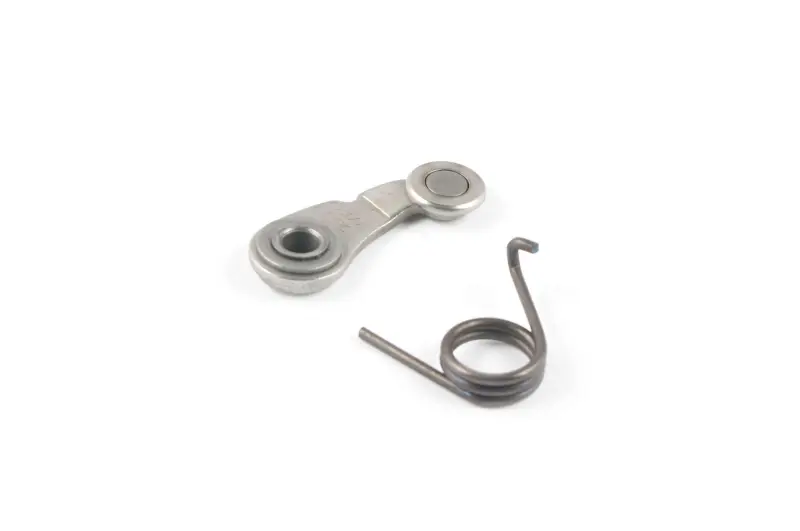

Конструкция включает рычаг с опорным отверстием и роликом, а также витую пружину с двумя усиками. Рычаг устанавливается на оси и перемещается в пределах предусмотренного хода, а пружина прижимает ролик к ответной части механизма. Благодаря такому взаимодействию барабан получает фиксированные положения для отдельных передач. Пружина должна быть установлена с правильным расположением концов, чтобы создать необходимое усилие и не препятствовать свободному движению рычага.

Когда требуется замена

Проверить фиксатор стоит при нечетком включении ступеней, нестабильном удержании выбранной передачи или появлении необычного свободного хода в механизме переключения. Причиной могут быть износ ролика или его посадки, деформация рычага, повреждение опорного отверстия либо потеря упругости пружины. Подобные признаки не всегда связаны только с фиксатором, поэтому во время разборки также проверяют барабан, ответную фиксирующую поверхность, вал переключения и другие сопряженные детали.

Что сверить перед покупкой

• Тип двигателя: позиция заявлена для четырехтактных двигателей CB125/150; одного совпадения объема недостаточно для окончательного выбора.
• Форму рычага: сравните изгиб, расположение опорного отверстия и положение ролика со снятой деталью.
• Посадочные точки: проверьте диаметр оси, ширину места установки и свободное размещение рычага рядом с ответной частью барабана.
• Пружину: сопоставьте направление витков, форму обоих усиков и их положение после монтажа.
• Исполнение двигателя: уточните маркировку и конфигурацию установленного мотора, поскольку обозначения CB125 и CB150 применяются к нескольким вариантам силовых агрегатов.

Установка и проверка

Монтаж выполняют после получения доступа к механизму переключения внутри двигателя. Перед сборкой очищают место установки и осматривают ось, контактную поверхность ролика и ответную деталь барабана. Рычаг должен поворачиваться без заеданий, заметного перекоса и чрезмерного бокового люфта. Концы пружины размещают в предусмотренных точках опоры, сохраняя правильное направление предварительного натяга. Крепеж затягивают по требованиям ремонтной документации конкретного двигателя: универсальное значение момента для всех версий CB125/150 применять нельзя.

После установки механизм проверяют вручную до окончательной сборки. При последовательном переключении ролик должен проходить между фиксированными положениями без заклинивания, а пружина — возвращать рычаг к ответной поверхности. Каждая ступень должна включаться последовательно и удерживаться без самопроизвольного смещения барабана. Если движение остается тяжелым или положение не фиксируется, необходимо проверить ориентацию пружины, состояние оси, сопряжение ролика с барабаном и правильность сборки соседних деталей.

Фиксатор ZZQ подходит для ремонта механизма переключения при подтвержденном совпадении с исполнением CB125/150. Для точного подбора ориентируйтесь не только на обозначение двигателя, но и на геометрию снятого рычага, расположение ролика, посадочное отверстие и конфигурацию пружины. Такое сравнение особенно важно после предыдущего ремонта или замены двигателя, когда установленная модификация может отличаться от указанной в документах мотоцикла.
