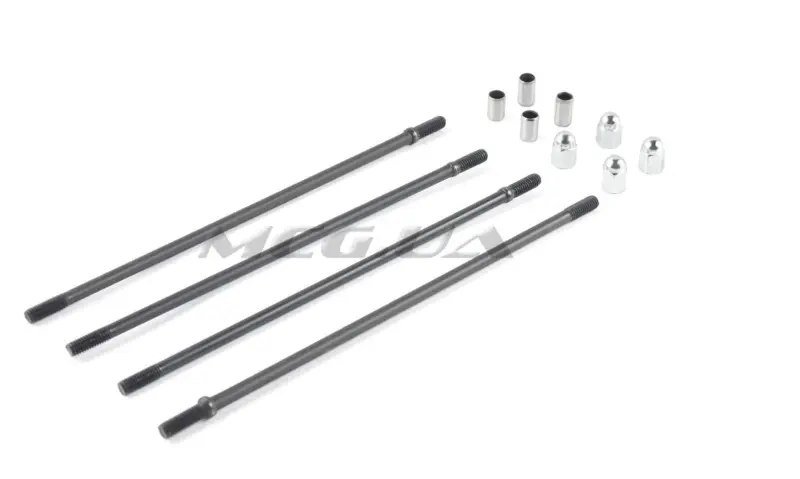

Шпильки цилиндра Active 110 SUNY, 4 шт. с гайками и направляющими

Комплект шпилек цилиндра SUNY для Active 110

Набор предназначен для крепления цилиндра и головки цилиндра на мопедах семейства Active 110. Он пригодится при ремонте двигателя, когда штатные шпильки имеют поврежденную резьбу, деформированы, не обеспечивают правильную посадку деталей либо были утрачены во время разборки. В комплект входят четыре шпильки, гайки и направляющие втулки — основные крепежные детали, необходимые для сборки этого соединения.

Роль шпилек в двигателе

Шпильки проходят через предусмотренные отверстия цилиндра и головки, после чего соединение стягивается гайками. Так цилиндр, прокладки и головка удерживаются в заданном положении относительно картера. Направляющие помогают совместить сопрягаемые детали при сборке и не дают им произвольно смещаться во время установки. Сами шпильки не сжимают топливную смесь и не являются поршневыми деталями: их задача состоит в фиксации корпусных частей двигателя и передаче усилия затяжки.

Исправность такого крепежа особенно важна после снятия цилиндра или головки. Сорванные витки резьбы, погнутая шпилька или неодинаковая посадка крепежа мешают корректно собрать двигатель. Комплект из четырех деталей позволяет заменить набор целиком и не сочетать случайные шпильки, которые могут отличаться длиной, расположением резьбовых участков или посадкой в картере.

Что входит в набор

• Четыре шпильки: формируют штатную схему крепления цилиндра и головки двигателя Active 110.
• Гайки: используются для стягивания собранных деталей на установленных шпильках.
• Направляющие втулки: помогают правильно совместить цилиндр, прокладку и головку при монтаже.
• Исполнение SUNY: набор подобран как единая позиция для ремонта крепления цилиндра Active 110.

Как проверить совместимость

Обозначение Active 110 является основным ориентиром, однако одного рабочего объема недостаточно для окончательного выбора. На мопедах и установленных ранее двигателях могут встречаться разные модификации крепежа. Перед установкой сравните комплект со снятыми деталями: общую длину каждой шпильки, диаметр и шаг резьбы, длину резьбовых участков с обеих сторон, расположение шпилек и размеры посадочных мест направляющих. Также проверьте, что гайки подходят к резьбе без заедания и чрезмерного люфта.

Не следует ориентироваться только на внешнее название модели мопеда. Если двигатель заменялся или ремонтировался с использованием деталей другой модификации, подбор выполняют по фактической конструкции установленного мотора. Старые шпильки удобно разложить рядом с новыми в соответствии с их положением в двигателе: это помогает не перепутать детали, если их длина или резьбовые зоны различаются.

Рекомендации по установке

Монтаж выполняют на разобранном и остывшем двигателе. До сборки очищают резьбовые отверстия картера и проверяют, нет ли повреждений внутренней резьбы. Шпильки должны входить ровно, без перекоса и принудительного протягивания неподходящим инструментом. После установки направляющих цилиндр и головку опускают по шпилькам свободно, не используя крепеж для насильственного устранения несовпадения отверстий.

Гайки затягивают равномерно, в последовательности и с моментом, указанными в руководстве для конкретного двигателя. Чрезмерное усилие может повредить резьбу или сопрягаемые детали, а недостаточное не обеспечит расчетного прижима. Одновременно оценивают состояние прокладок и привалочных поверхностей, поскольку новый крепеж не устраняет их износ или деформацию. После сборки следует убедиться, что детали установлены без перекоса, а все гайки заняли штатное положение.

Комплект SUNY подходит для планового восстановления крепления цилиндра Active 110 и для ремонта после повреждения старых шпилек. Тщательная сверка геометрии перед монтажом и соблюдение регламента затяжки помогают собрать двигатель без подбора разрозненного крепежа.
