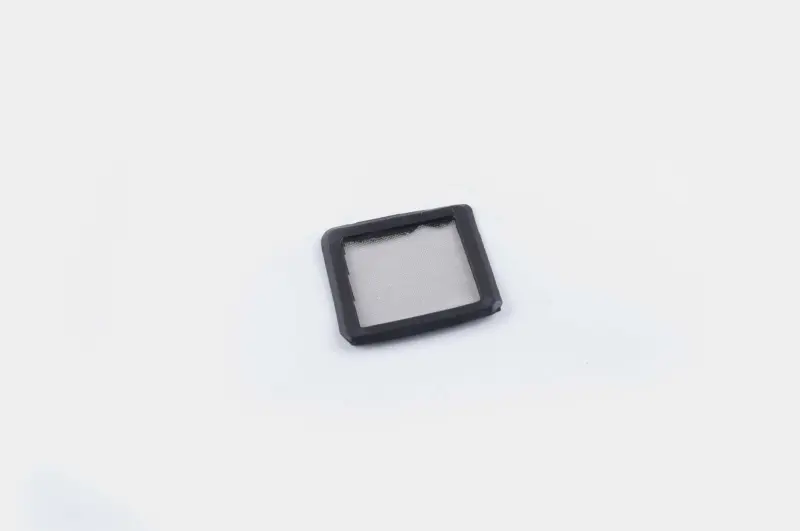

Масляная фильтрующая сетка Yamaha YBR125

Масляная фильтрующая сетка Yamaha YBR125

Плоская сетка предназначена для первичной очистки моторного масла в системе смазки Yamaha YBR125. Она устанавливается внутри двигателя и задерживает сравнительно крупные загрязнения до их попадания к масляному насосу. Такая деталь нужна при ремонте двигателя, восстановлении системы смазки или замене поврежденной штатной сетки.

В конструкции YBR125 сетчатый маслоуловитель и центробежный фильтр выполняют разные задачи и являются отдельными деталями. Предлагаемая позиция представляет собой именно небольшую плоскую сетку в прямоугольной рамке. Ее не следует путать с наружным навинчиваемым фильтром, бумажным картриджем или роторным фильтром, расположенным в том же контуре смазки.

Назначение детали

Во время работы двигателя масло переносит продукты естественного износа, частицы отложений и другие загрязнения. Сетчатая поверхность создает механический барьер на пути к насосу и удерживает частицы, которые не должны свободно циркулировать по масляным каналам. Свободное прохождение масла через чистую и неповрежденную сетку необходимо для нормальной работы системы смазки.

Эта деталь относится к обслуживаемым компонентам: при загрязнении ее очищают подходящим растворителем, а при повреждении заменяют. Установка новой сетки оправдана, если рамка деформирована, сетчатая часть порвана, продавлена или перестала надежно располагаться в своем посадочном месте. Очистка не устраняет механические повреждения, поэтому сетку с нарушенной целостностью повторно использовать не следует.

Что проверить перед заказом

Обозначение YBR125 использовалось для мотоциклов разных годов и модификаций, поэтому подбор выполняют по конкретной версии двигателя. До покупки сравните новую деталь со снятой сеткой и проверьте ее наружный контур, пропорции рамки, расположение сетчатой части и способ установки. Размеры должны соответствовать посадочному месту без подрезания, изгиба или принудительного прижатия.

• Модель: Yamaha YBR125.
• Тип: внутренняя масляная сетка плоской формы.
• Расположение: система смазки двигателя, в зоне масляного насоса.
• Функция: механическое удержание загрязнений, переносимых моторным маслом.
• Основание для замены: разрыв сетки, повреждение рамки или несоответствие посадочному месту после деформации.

Если двигатель уже разбирался или в него устанавливались детали другой модификации, ориентируйтесь не только на название мотоцикла. Сверьте исполнение двигателя, форму демонтированной сетки и место ее установки. Такой подход помогает исключить ошибку между внешне похожими фильтрующими деталями.

Установка и обслуживание

Сетка находится внутри двигателя, поэтому для доступа требуется разборка со стороны соответствующей крышки. Работу выполняют на остановленном двигателе после слива масла, соблюдая чистоту вокруг открытой полости. Перед монтажом посадочное место очищают от осадка и посторонних частиц, а саму сетку устанавливают без перекоса. Давить на сетчатую поверхность инструментом нельзя: локальная вмятина или разрыв нарушат ее форму и работу.

При открытии крышки отдельно оценивают состояние уплотнения и других снятых расходных деталей. Они не относятся автоматически к комплекту сетки. После сборки двигатель заправляют маслом, предусмотренным для конкретной версии мотоцикла, проверяют уровень и убеждаются в отсутствии утечек. Интервал осмотра выбирают по руководству для своей модификации YBR125 и с учетом выполненного ремонта.

Масляная сетка подходит для планового обслуживания вскрытого двигателя и для восстановления фильтрации после обнаружения повреждений или значительного загрязнения. Точная сверка формы перед монтажом особенно важна: правильно подобранная деталь располагается в штатном месте без доработки рамки и корпуса двигателя.
