Элемент воздушного фильтра Shineray XY250GY-6B AMG-2

Воздушный фильтр Shineray XY250GY-6B AMG-2

Фильтрующий картридж предназначен для впускной системы мотоцикла Shineray XY250GY-6B. Он очищает поступающий к двигателю воздух от пыли и других взвешенных загрязнений, которые ускоряют износ деталей впуска и цилиндро-поршневой группы. Исправный и правильно установленный фильтр сохраняет предусмотренный путь воздушного потока через фильтрующую поверхность, поэтому состояние этой детали необходимо контролировать во время планового обслуживания мотоцикла.

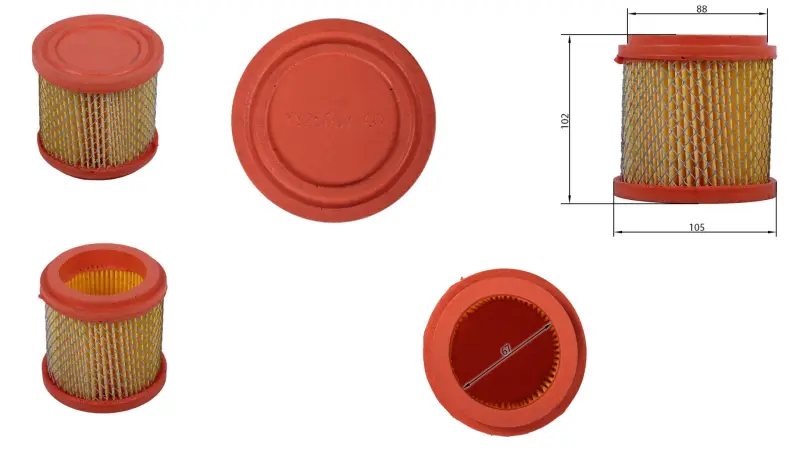

Картридж выполнен в цилиндрической форме: складчатая фильтрующая штора расположена между торцевыми обоймами и закрыта наружной металлической сеткой. Сетка поддерживает складки, помогает сохранять геометрию детали при установке и защищает фильтрующую поверхность от случайного смятия. Верхний торец закрыт, а с противоположной стороны предусмотрена центральная полость. Такая конфигурация определяет положение картриджа внутри штатного корпуса.

Размеры и критерии подбора

Общая высота составляет 102 мм, наружный диаметр — 105 мм, посадочный диаметр — 88 мм. Совместимость заявлена для модели XY250GY-6B, однако перед установкой необходимо сопоставить новую деталь со снятым фильтром и корпусом конкретного мотоцикла. Это особенно актуально, если впуск ранее ремонтировался или на технике установлен корпус другой модификации.

• Модель техники: обозначение мотоцикла должно полностью соответствовать XY250GY-6B.
• Высота: картридж должен помещаться в корпус без осевого зазора и без сдавливания торцевых частей.
• Диаметры: сравните наружный и посадочный размеры со старой деталью — 105 и 88 мм соответственно.
• Ориентация: проверьте расположение закрытого торца и открытой центральной полости.
• Посадочные поверхности: форма торцевых обойм должна совпадать с опорами внутри корпуса.

Особенности конструкции

• Складки равномерно распределяют фильтрующую поверхность по окружности и позволяют использовать доступный объем корпуса.
• Наружная сетка поддерживает фильтрующую штору, снижая риск повреждения складок во время монтажа и обслуживания.
• Жестко сформированные торцевые части удерживают картридж в заданном положении и отделяют входящую сторону воздушного потока от центральной полости.

Установка и обслуживание

До снятия старого фильтра очистите внешнюю часть корпуса, чтобы осевшая грязь не попала во впуск. После открытия крышки оцените состояние посадочных поверхностей, удалите свободную пыль из корпуса и убедитесь, что внутри нет посторонних частиц. Новый картридж устанавливают без перекоса и чрезмерного усилия: торцевые части должны ровно прилегать к своим опорам, а фильтрующие складки не должны касаться острых кромок. Крышка корпуса должна закрываться в штатном положении, без принудительного сжатия фильтра. После сборки проверьте крепления корпуса и соединения впускных патрубков, которые отсоединялись при обслуживании.

Когда фильтр требует замены

Осмотр необходим при заметном слое пыли, потемнении всей поверхности, смятых или разорванных складках, повреждении сетки либо отделении фильтрующей шторы от торцевой части. Сильно загрязненный картридж создает дополнительное сопротивление воздушному потоку, а поврежденный уже не выполняет очистку по всей поверхности. После поездок по пыльным грунтовым дорогам состояние фильтра следует проверять чаще, ориентируясь на регламент обслуживания мотоцикла и фактические условия эксплуатации.

Эта деталь подходит для планового обслуживания и восстановления штатной фильтрации Shineray XY250GY-6B. Точное совпадение размеров, формы торцов и положения центральной полости позволяет установить картридж в предназначенный для него корпус без переделок.
