Корпус воздушного фильтра в сборе Honda Dio AF18

Корпус воздушного фильтра в сборе Honda Dio AF18

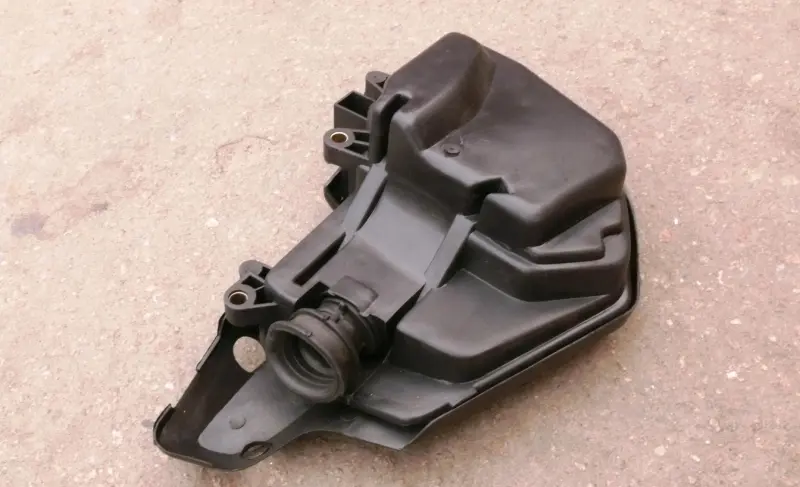

Корпус предназначен для штатной системы впуска скутера Honda Dio AF18. Деталь размещает фильтрующую вставку, направляет подготовленный воздух к карбюратору и закрывает впуск от прямого попадания дорожной пыли и другого мусора. Это готовая корпусная сборка для ремонта скутера, у которого повреждён воздушный короб, нарушена плотность соединений или сломаны точки крепления.

Назначение в системе впуска

Во время работы двигателя воздух проходит через фильтрующую вставку внутри корпуса и затем поступает к карбюратору. Правильное положение вставки и плотное соединение частей короба необходимы, чтобы поток не обходил фильтр через щели. Исправный корпус также удерживает фильтрующий материал в предусмотренном положении и защищает его от внешних воздействий.

Повреждённый короб требует замены, если на нём появились трещины, деформировались сопрягаемые поверхности, сломались крепёжные уши либо патрубок перестал плотно соединяться с впуском. Такие дефекты нельзя компенсировать одной очисткой или заменой фильтрующей вставки: негерметичность оставляет для воздуха обходной путь и ухудшает защиту карбюратора и цилиндро-поршневой группы от абразивной пыли.

Особенности конструкции

• Корпусная сборка: воздушный короб подготовлен к установке без переделки его формы и посадочных участков.
• Проклеенные соединения: соединённые части корпуса образуют закрытый канал для прохождения воздуха через предусмотренную зону фильтрации.
• Втулки в крепёжных ушах: усиливают места установки крепежа и помогают снизить нагрузку на края отверстий при фиксации детали.
• Выходной патрубок с хомутом: позволяет зафиксировать соединение со стороны впуска и уменьшить вероятность его самопроизвольного ослабления.
• Штатная формовка: выступы, монтажные уши и контуры корпуса рассчитаны на размещение в зоне установки воздушного фильтра Honda Dio AF18.

Как проверить совместимость

Основной критерий подбора — обозначение рамы AF18. Одного названия Honda Dio недостаточно: в семействе Dio применяются воздушные короба разной формы. Перед покупкой сопоставьте старую деталь по общему контуру, расположению крепёжных ушей, направлению выходного патрубка, форме крышки и точкам соединения с соседними деталями. Патрубок должен подходить к ответной части без растяжения, перекоса и нештатных переходников.

Если прежний корпус отсутствует или сильно повреждён, модель скутера следует определять по обозначению рамы. Не подбирайте эту деталь только по внешнему сходству с коробами AF27, AF28, AF34 или AF35: близкая компоновка не подтверждает одинаковые крепления и соединительные размеры. Фильтрующую вставку также выбирают под внутреннюю форму корпуса AF18, чтобы она полностью занимала своё посадочное место.

Установка и обслуживание

Перед монтажом очистите прилегающую зону и проверьте состояние ответного впускного соединения. Корпус размещают по штатной траектории, совмещают монтажные уши и только после правильной посадки равномерно фиксируют крепежом. Чрезмерное усилие на одном ухе или затягивание перекошенной детали создаёт лишнюю нагрузку на корпус. Патрубок надевают до предусмотренного положения, после чего закрепляют хомутом без перекоса.

После сборки убедитесь, что корпус не касается подвижных или сильно нагревающихся частей, крышка прилегает по всему контуру, а соединение с впуском не проворачивается от лёгкого усилия. При дальнейшем обслуживании проверяйте чистоту фильтрующей вставки, внутреннюю полость короба, состояние проклеенных швов, крепёжных ушей и патрубка. Такой осмотр помогает вовремя обнаружить подсос нефильтрованного воздуха и сохранить нормальную работу впуска Honda Dio AF18.
