Воздушный фильтр в сборе Honda DIO AF27 KOMATCU (mod.B)

Воздушный фильтр в сборе Honda DIO AF27 KOMATCU (mod.B) предназначен для очистки воздуха, поступающего к карбюратору скутера. Он задерживает дорожную пыль и другие загрязнения, которые не должны попадать в двигатель. Исполнение в сборе выбирают при замене фильтра вместе с корпусом: например, когда старый корпус треснул, потерял крепления или перестал плотно закрываться.

Корпус и соединения

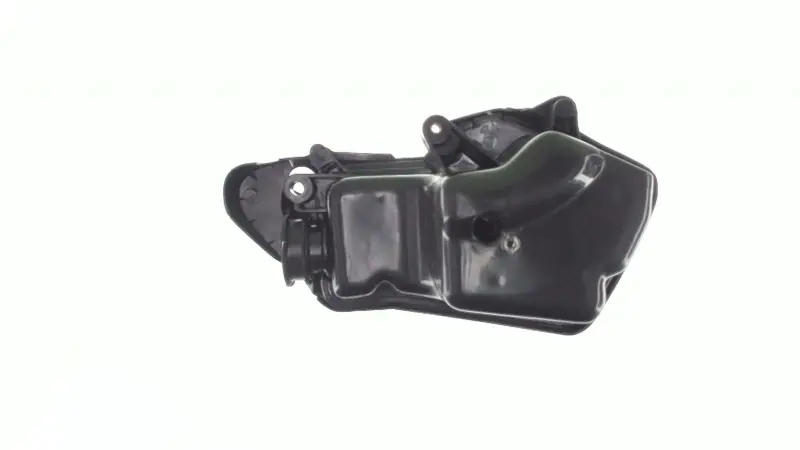

У фильтра чёрный корпус сложной формы, выступающий воздуховод и крепёжные проушины. Геометрия этих частей определяет, как деталь разместится на скутере и состыкуется с впуском. Обозначение mod.B нужно учитывать при сравнении исполнений: сходное название фильтра ещё не означает одинаковое расположение креплений и соединений.

Для нормальной работы нужна не только чистая фильтрующая часть, но и плотность всего воздушного тракта. Трещина в корпусе, неплотный стык крышки или повреждённое соединение со впуском могут пропускать воздух мимо фильтрации. Поэтому установка нового фильтра в повреждённый корпус не всегда решает проблему: сначала стоит определить, где именно нарушена герметичность.

Когда требуется замена

Повод осмотреть фильтр — заметное загрязнение, повреждение корпуса после удара, сломанная проушина или крышка, которая больше не прилегает по контуру. Сильно забитый фильтр ограничивает поступление воздуха; двигатель может хуже набирать обороты и работать неустойчиво. Такие симптомы встречаются и при других неисправностях, поэтому решение о замене принимают после осмотра, а не только по поведению скутера.

Что сверить со снятой деталью

• Контур и габариты корпуса, чтобы он помещался на штатном месте и не упирался в соседние детали.
• Количество и расположение крепёжных точек, расстояния между ними и направление проушин.
• Форму, направление и посадочный размер соединения с впуском.
• Расположение крышки и доступ к её крепежу для последующего обслуживания.

Сравнивайте детали целиком, включая сторону подключения. Если крепления совпадают, но соединение приходится натягивать или перегибать, такой подбор создаёт нагрузку на патрубок и корпус. Подгонка с перекосом может привести к трещинам, ослаблению крепежа и подсосу неочищенного воздуха. Размеры удобнее снять со старого фильтра до его утилизации.

Установка и проверка

Работу выполняют на заглушённом остывшем двигателе. Сначала очищают область вокруг соединения, затем освобождают крепёж и отсоединяют старый корпус, не допуская попадания грязи во впуск. Одновременно осматривают соединительный патрубок, хомуты и уплотнения: затвердевшие, растрескавшиеся или деформированные детали требуют замены, иначе новый корпус не восстановит плотность соединения.

Новый фильтр сначала примеряют без усилия, совмещают крепления и соединение, затем закрепляют без перекоса. Крепёж затягивают равномерно, не деформируя проушины. Проверяют прилегание крышки, посадку патрубка и отсутствие контакта с подвижными частями. После запуска оценивают устойчивость работы и отсутствие постороннего дребезга; при отклонениях двигатель глушат и повторно проверяют монтаж.
