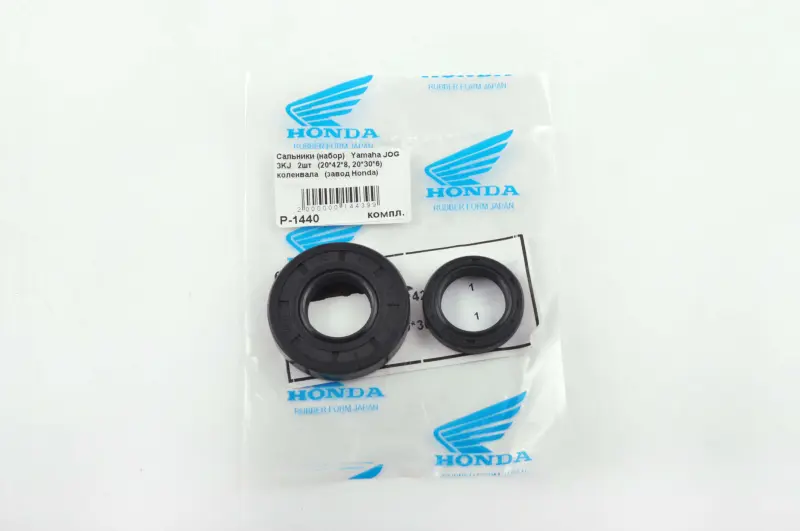

Сальники коленвала Yamaha JOG 3KJ HND, 20×42×8 и 20×30×6 мм, 2 шт.

Комплект сальников коленвала Yamaha JOG 3KJ

Комплект предназначен для герметизации мест выхода коленчатого вала в двухтактном двигателе скутера Yamaha JOG 3KJ. В него входят два сальника разных размеров: 20×42×8 и 20×30×6 мм. Они устанавливаются в соответствующие посадочные места картера и работают по вращающейся поверхности вала. Правильный контакт уплотнительной кромки с валом помогает удерживать смазочный материал внутри механизма и ограничивает проникновение загрязнений через зазор между подвижной и неподвижной деталями.

Оба сальника имеют внутренний диаметр 20 мм, но различаются наружным диаметром и шириной. Деталь 20×42×8 мм рассчитана на посадочное отверстие диаметром 42 мм и имеет ширину 8 мм. Размер второй детали — 20×30×6 мм: наружный диаметр составляет 30 мм, ширина — 6 мм. Такое сочетание позволяет обслужить две разные посадочные позиции коленвала одним комплектом, не подбирая уплотнения по отдельности.

Что проверить при подборе

• Модель двигателя: комплект рассчитан на Yamaha JOG с обозначением 3KJ. Одного совпадения марки скутера недостаточно, поскольку в семействе JOG применялись разные двигатели и варианты уплотнений.
• Размер каждой детали: необходимо одновременно подтвердить два типоразмера — 20×42×8 и 20×30×6 мм. Последовательность чисел обозначает внутренний диаметр, наружный диаметр и ширину сальника.
• Количество: в комплект входят две детали. Для ремонта, где дополнительно требуется сальник другого размера, понадобится соответствующая отдельная позиция или иной набор.
• Профиль и посадка: перед монтажом сопоставьте новые детали со снятыми по общей форме, глубине установки и конфигурации уплотнительной части. Совпадение только внутреннего диаметра не подтверждает правильный выбор.

Когда требуется замена

Сальники коленвала меняют при потере герметичности, обнаружении следов просачивания около места выхода вала, повреждении или затвердевании кромки, а также во время ремонта двигателя, когда старые уплотнения уже демонтированы. Повторная установка снятого сальника нежелательна: при извлечении его корпус или контактная кромка могут деформироваться, а прежнее положение относительно поверхности вала обычно не сохраняется.

До установки следует осмотреть посадочные отверстия и участки вала, по которым будут работать кромки. На них не должно оставаться грязи, заусенцев и острых краев, способных повредить сальник при запрессовке. Выработка или заметная канавка на валу также требуют внимания: новая деталь не устранит дефект контактной поверхности и может не обеспечить ожидаемую герметичность.

Рекомендации по установке

Монтаж выполняют на очищенные поверхности с соблюдением правильной ориентации каждого сальника. Уплотнительную кромку и дорожку контакта перед сборкой слегка смазывают подходящим для этого двигателя составом, чтобы исключить сухое трение при первом запуске. Запрессовывать деталь нужно ровно, прикладывая усилие близко к ее наружному диаметру. Перекос, удары по внутренней части и прохождение кромки через острый край могут привести к повреждению еще до начала эксплуатации.

После посадки проверьте, что сальник установлен равномерно, не завернулся и находится на предусмотренной глубине. Окончательную сборку двигателя выполняют по ремонтной документации конкретной версии Yamaha JOG 3KJ. Комплект подходит для планового восстановления герметичности коленвала и для ремонта с разборкой двигателя, если модель, оба размера и конструкция снятых деталей полностью совпадают.
