Набор прокладок двигателя Honda DIO с резиновым уплотнением крышки картера

Набор прокладок двигателя Honda DIO предназначен для замены уплотнений при разборке двигателя. Он нужен, когда снятые прокладки порвались, расслоились или перестали плотно прилегать к деталям. В набор входит резиновое уплотнение крышки картера. Прокладки размещаются между сопрягаемыми поверхностями и при равномерной затяжке крепежа уплотняют соединение.

Состав и назначение

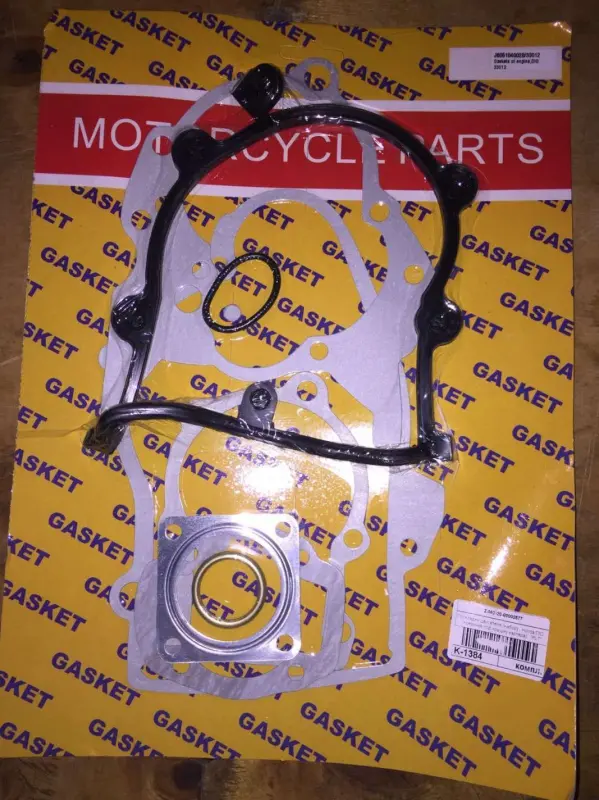

В наборе представлены плоские контурные прокладки с крепёжными отверстиями, прокладка с круглым центральным отверстием и четырьмя отверстиями по углам, небольшое овальное уплотнительное кольцо и крупное фигурное уплотнение крышки. У каждой детали своя форма посадки: широкие вырезы огибают внутренние полости, а отверстия обеспечивают совмещение с креплениями. При ремонте используют уплотнения тех соединений, которые разбирают.

Плоская прокладка должна прилегать по всей предусмотренной поверхности, а резиновый контур — сохранять форму и упругость. Их нельзя считать взаимозаменяемыми только по близкому размеру. Смещение отверстий, неподходящий профиль или неверная толщина мешают равномерному прижатию и могут стать причиной негерметичности после сборки.

Когда менять

Проверьте прокладки, если вдоль стыка появились свежие следы подтекания. После разборки поводом для замены служат разрыв, расслоение, заломы и участки, оставшиеся на поверхности детали. У резинового уплотнения ищут трещины, надрывы и сплющенные места, которые не восстанавливают форму. Затвердевший контур хуже приспосабливается к посадочному месту и может повредиться при укладке.

Если нарушена герметичность соединения, связанного с впуском или камерой сгорания, возможны трудный запуск и нестабильная работа двигателя. Эти симптомы требуют проверки места утечки: замена прокладки не устраняет трещину в корпусе, искривление крышки или повреждённую резьбу. Такие дефекты исправляют до сборки.

Что сверить при подборе

Сопоставьте обозначение установленного двигателя и снятые уплотнения. Учитывайте заменённые ранее цилиндр, крышку и другие сопрягаемые детали: название скутера само по себе не определяет геометрию каждого стыка. Разложите нужные прокладки возле соответствующих деталей и проверьте их по отдельности.

• Сравните наружный контур, внутренние вырезы и положение крепёжных отверстий.
• Проверьте, что края не перекрывают каналы и не выступают внутрь проходных отверстий.
• Требуемую толщину сверяйте с документацией двигателя: старая прокладка после обжатия может быть тоньше новой.
• У резинового контура сопоставьте профиль и изгибы с посадочным местом. Укладывать его с растяжением или складками нельзя.

Подготовка и установка

На остывшем двигателе очистите область соединения от грязи. Удалите остатки прежней прокладки, не царапая привалочные поверхности. Осмотрите плоскости, посадочную канавку, направляющие и крепёж. Прилипшие фрагменты и заусенцы мешают плотному прилеганию даже нового уплотнения.

Примерьте каждую прокладку без затяжки болтов. Резиновое уплотнение уложите без перекручивания и проследите, чтобы крышка не защемила его край. Герметик применяйте только в местах, предусмотренных документацией двигателя: избыток состава может выдавиться внутрь. Несколько прокладок друг на друге не заменяют исправную сопрягаемую поверхность.

Затягивайте крепёж постепенно, соблюдая установленную для двигателя последовательность и момент. Попытка убрать течь перетяжкой может деформировать крышку или повредить уплотнение. После сборки проверьте герметичность соединений: обнаруженное смещение нужно устранить, иначе стык придётся разбирать повторно.
