Реле-регулятор зарядки 4T GY6 50, 5 проводов 3+2, JIANXING

Реле-регулятор зарядки JIANXING для 4T GY6 50

Реле-регулятор предназначен для системы зарядки четырехтактных китайских скутеров с двигателем GY6 объемом 50 см³. Деталь принимает напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого для зарядки аккумулятора и питания бортовых потребителей. Исправный регулятор помогает поддерживать нормальную работу аккумулятора, освещения и другого электрооборудования при изменении оборотов двигателя.

Эта модификация оснащена пятью проводами, разделенными между двумя разъемами по схеме 3+2. Такое исполнение является одним из главных критериев подбора: регуляторы для GY6 могут отличаться количеством проводов, расположением контактов и конфигурацией штекеров. Модель рассчитана на GY6 50 и заявлена для двигателей 139QMA/1P39QMA и 139QMB/1P39QMB. Перед установкой необходимо проверить не только обозначение двигателя, но и фактическое исполнение проводки конкретного скутера.

Назначение в системе зарядки

Генератор вырабатывает напряжение, величина которого меняется вместе с частотой вращения двигателя. Реле-регулятор преобразует поступающий ток для зарядки аккумулятора и удерживает выходные параметры в допустимом для бортовой сети диапазоне. При неисправности этой детали аккумулятор может заряжаться недостаточно либо получать чрезмерное напряжение. Сопутствующими признаками бывают нестабильная яркость ламп, заметное изменение напряжения на клеммах аккумулятора, нагрев или окисление соединений и повторяющиеся проблемы с зарядом.

Подобные симптомы не всегда означают неисправность самого регулятора. До замены стоит проверить аккумулятор, генератор, предохранитель, массу, состояние проводов и плотность контакта в колодках. Руководства по обслуживанию GY6 предписывают сначала диагностировать проводку и соединения, а затем проверять регулятор. Такой порядок позволяет не устанавливать новую деталь при обрыве, плохом контакте или другой неисправности системы зарядки.

Что сравнить при выборе

• Тип техники и двигателя. Деталь предназначена для четырехтактных скутеров GY6 50; обозначение двигателя должно соответствовать 139QMA/1P39QMA либо 139QMB/1P39QMB.
• Количество проводов. У этой версии их пять. Модель с другим числом выводов нельзя считать подходящей только из-за внешне похожего корпуса.
• Схема разъемов. Провода распределены по двум штекерам 3+2. Сверьте форму колодок, расположение контактов и назначение каждого вывода со старой деталью и схемой конкретного скутера.
• Крепление и размещение. Сопоставьте габариты корпуса, положение крепежных отверстий, длину проводов и маршрут жгута, чтобы соединения устанавливались без натяжения.

Конструкция и установка

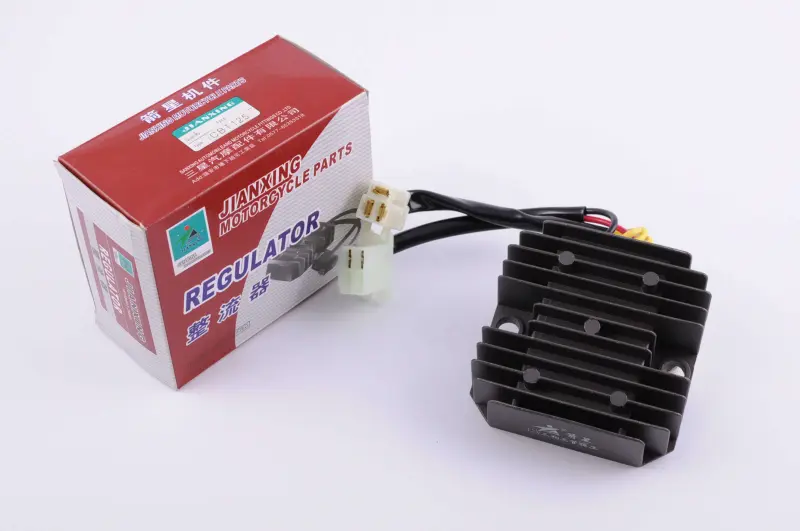

Регулятор выполнен в черном ребристом корпусе и имеет выносной жгут с двумя пластиковыми разъемами. Ребра увеличивают наружную площадь корпуса и способствуют отводу тепла во время работы. Перед монтажом отключают питание скутера, осматривают ответные колодки и удаляют следы загрязнения или окисления. Разъемы должны соединяться полностью, без перекоса, ослабленных клемм и переделки штатной распиновки.

После установки следует проверить напряжение на аккумуляторе при выключенном и работающем двигателе, а также оценить его изменение при повышении оборотов. Контроль измерительным прибором надежнее оценки только по яркости освещения. Реле-регулятор JIANXING подходит для ремонта штатной системы зарядки GY6 50 при совпадении двигателя, пяти проводов, схемы штекеров 3+2, распиновки и крепежного исполнения.
