Реле-регулятор зарядки JIANXING для GY6 125/150, 8 проводов 5+3

Реле-регулятор зарядки JIANXING для GY6 125/150

Реле-регулятор предназначен для зарядной системы четырехтактных скутеров с двигателями семейства GY6 объемом 125 или 150 см³. Деталь принимает переменный ток от генератора, преобразует его в постоянный и регулирует напряжение, поступающее к аккумулятору и бортовым потребителям. Такая функция необходима для нормального пополнения заряда батареи и стабильного питания оборудования во время работы двигателя.

Эта версия имеет восемь проводов, распределенных между двумя разъемами по схеме 5+3. Именно исполнение разъемов является одним из главных критериев выбора: регуляторы для GY6 могут различаться числом контактов, распиновкой, формой колодок и расположением фиксаторов. Совпадения объема двигателя недостаточно — перед заказом необходимо сопоставить старую деталь с новым регулятором по количеству проводов, конфигурации обеих колодок, направляющим пазам и порядку проводов.

Конструкция и назначение

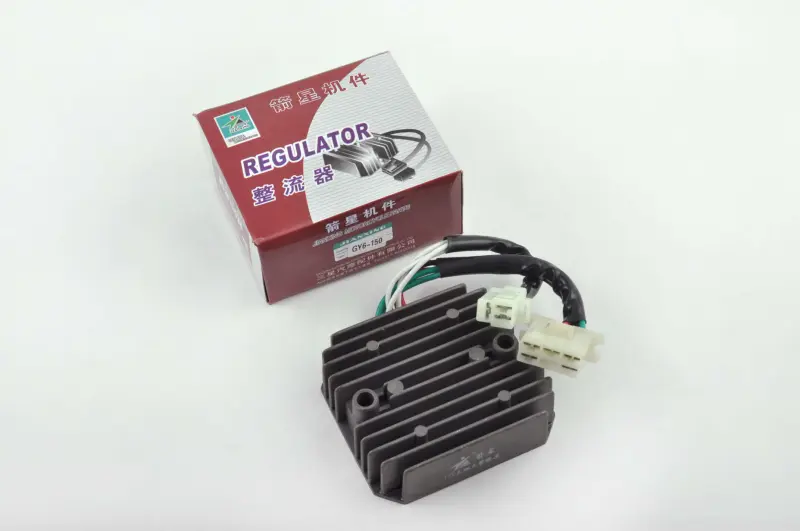

Регулятор выполнен в компактном ребристом корпусе с двумя крепежными отверстиями. От корпуса выходит короткий жгут проводов с двумя пластиковыми соединительными колодками. Ребра увеличивают наружную площадь корпуса и помогают отводить тепло, возникающее при работе силовой электроники. Крепежные отверстия позволяют установить деталь на предусмотренное производителем место без свободного перемещения рядом с проводкой.

Выпрямительная часть преобразует переменный ток статора в постоянный, пригодный для зарядки аккумулятора. Регулирующая часть ограничивает выходное напряжение, чтобы зарядная система не подавала на батарею и оборудование чрезмерное значение. Исправность регулятора влияет не только на пополнение заряда: от стабильности напряжения зависит работа освещения и других потребителей, подключенных к бортовой сети скутера.

Когда требуется проверка или замена

Поводом для диагностики могут быть недостаточная зарядка аккумулятора, заметное изменение яркости света при повышении оборотов, слишком высокое напряжение на клеммах батареи, перегрев соединительных колодок или следы окисления контактов. Эти признаки не всегда означают неисправность именно регулятора: похожие симптомы вызывают изношенный аккумулятор, поврежденная проводка, плохая масса, ослабленные контакты либо неполадки статора. Поэтому перед заменой полезно проверить систему мультиметром и осмотреть все соединения.

• Назначение: выпрямление тока генератора и регулирование напряжения для зарядки аккумулятора.
• Применение: четырехтактные двигатели семейства GY6 125/150.
• Подключение: восемь проводов, две колодки в конфигурации 5+3.
• Исполнение: ребристый корпус, короткий проводной жгут и два крепежных отверстия.
• Марка: JIANXING.

Подбор и установка

До монтажа сравните форму корпуса, расположение крепежа и обе соединительные колодки со снятой деталью. Отдельно проверьте число контактов, ключи разъемов и порядок проводов: одинаковая внешняя форма регуляторов не подтверждает одинаковую распиновку. Если колодки не соединяются свободно и полностью, их нельзя стягивать силой или переделывать без проверенной схемы конкретного скутера.

Установку выполняют при отключенном аккумуляторе. Посадочное место и контакты очищают от загрязнений и окисления, после чего корпус надежно фиксируют, а колодки вставляют до срабатывания штатных защелок. Жгут следует расположить без натяжения, перегибов и соприкосновения с горячими либо подвижными деталями. После сборки проверяют напряжение на аккумуляторе при выключенном и работающем двигателе. Такой контроль помогает убедиться, что причина неисправности устранена и все соединения работают корректно.
