Реле-регулятор зарядки 4T GY6 125/150, 8 проводов (5+3)

Реле-регулятор зарядки для 4T GY6 125/150

Реле-регулятор предназначен для системы зарядки четырехтактных скутеров семейства GY6 с двигателями классов 125 и 150 см³. Устройство принимает переменный ток от статора генератора, преобразует его в постоянный и регулирует напряжение, поступающее к аккумулятору и потребителям бортовой сети. Исправная работа этой детали необходима для нормального восполнения заряда аккумулятора и устойчивого питания освещения и другого электрооборудования во время работы двигателя.

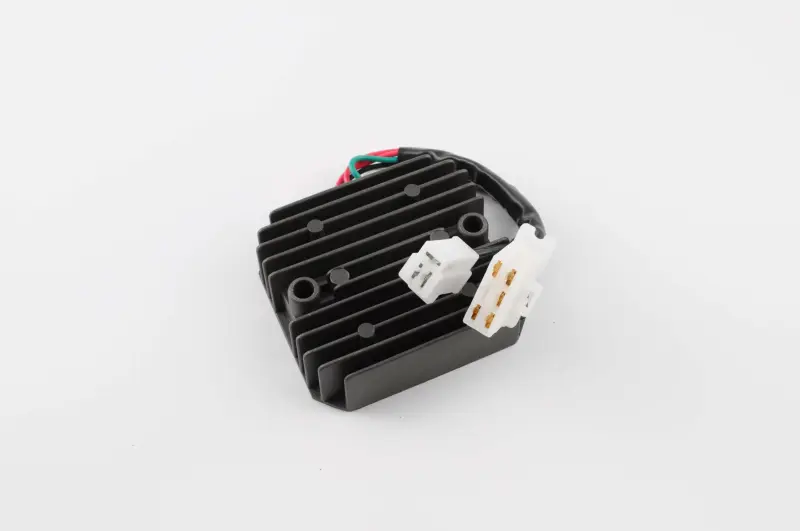

Главная особенность этой версии — восемь проводов, распределенных между двумя разъемами по схеме 5+3. Такая конфигурация отличает ее от распространенных регуляторов GY6 на четыре, пять или семь проводов. Даже при одинаковом объеме двигателя эти исполнения нельзя считать взаимозаменяемыми без проверки разъемов и назначения контактов. Корпус имеет выраженные ребра и крепежные отверстия, а проводной вывод заканчивается двумя отдельными штекерными колодками.

Что проверить при подборе

• Тип двигателя: деталь рассчитана на четырехтактные скутеры GY6 125/150; в товарных каталогах для этой конфигурации также указываются двигатели 152QMI и 157QMJ.
• Количество проводов: у устанавливаемой детали должно быть восемь проводов. Совпадения только по обозначению GY6 недостаточно.
• Разделение разъемов: необходима конфигурация из двух колодок на 5 и 3 провода. Следует сопоставить форму корпусов разъемов, фиксаторы и расположение контактов.
• Распиновка: цвета проводов и назначение каждого контакта проверяют по схеме конкретного скутера. Одинаковое число проводов не подтверждает одинаковую распиновку.
• Крепление: перед установкой сравнивают расположение крепежных отверстий, форму корпуса и доступное место на раме со снятой деталью.
• Состояние проводки: колодки и контакты должны быть без оплавления, сильного окисления и ослабленного обжима, иначе новый регулятор не устранит потерю контакта.

Когда требуется проверка или замена

Диагностика регулятора актуальна, если аккумулятор перестал нормально заряжаться, напряжение заметно меняется с оборотами, свет мерцает либо его яркость стала нестабильной. Похожие симптомы могут возникать при неисправности статора, изношенном аккумуляторе, плохом соединении массы, повреждении проводов или окислении разъемов. Поэтому перед заменой измеряют напряжение на аккумуляторе при выключенном и работающем двигателе, проверяют генератор и осматривают все соединения системы зарядки. Допустимые значения берут из сервисной документации конкретной модели скутера.

Установка и контроль после ремонта

Монтаж выполняют при обесточенной бортовой сети в штатном месте, не изменяя расположение контактов и не соединяя провода только по сходству цветов. Разъемы вставляют полностью, до надежной фиксации, а жгут размещают вдали от горячих и движущихся деталей. Корпус закрепляют без перекоса, чтобы проводка не находилась под постоянным натяжением. Если штатные колодки повреждены, их необходимо восстановить до подключения регулятора.

После установки повторно контролируют зарядное напряжение на разных режимах работы двигателя и проверяют нагрев разъемов. Этот вариант следует выбирать как точную замену восьмипроводного реле-регулятора с разделением 5+3, а не как универсальную деталь для любого GY6. Совпадение семейства двигателя, количества проводов, двух колодок, распиновки и крепления обеспечивает корректный подбор без переделки штатной проводки.
