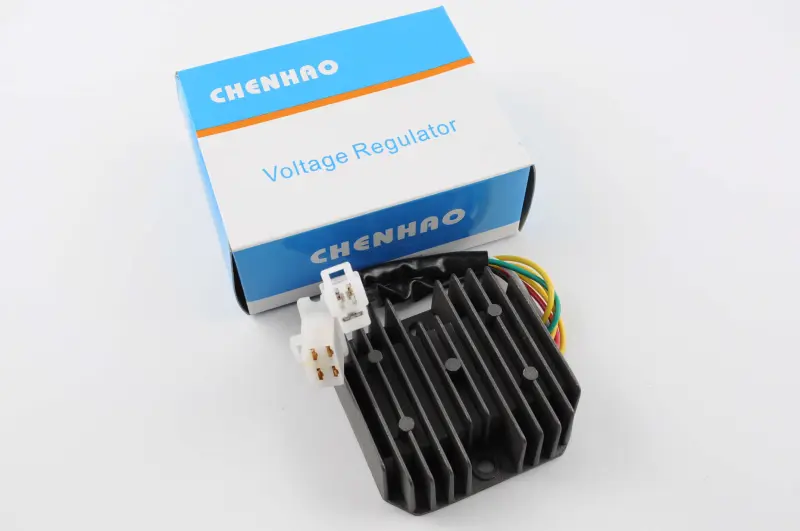

Реле-регулятор зарядки 4T GY6 125/150, 7 проводов 4+3

Реле-регулятор зарядки для GY6 125/150

Трехфазный реле-регулятор предназначен для системы зарядки скутеров с четырехтактным двигателем GY6 объемом 125 или 150 см³. Деталь принимает переменное напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого для зарядки аккумулятора и питания бортового электрооборудования. Такая работа регулятора помогает поддерживать стабильный режим при изменении оборотов двигателя.

Эта модификация имеет семь проводов, распределенных между двумя разъемами по схеме 4+3. Именно конфигурация подключения отличает ее от четырех-, пяти- и шестипроводных регуляторов, которые также встречаются на технике семейства GY6. Корпус выполнен с выраженными охлаждающими ребрами: увеличенная поверхность отводит тепло, возникающее при выпрямлении и ограничении напряжения. Проводной вывод позволяет подключить регулятор к штатным ответным колодкам без размещения контактов непосредственно на корпусе.

Назначение и конструкция

• Тип детали: трехфазный выпрямитель-регулятор системы зарядки.
• Применение: четырехтактные скутеры GY6 125/150 с соответствующей схемой подключения.
• Конфигурация: семь проводов и две раздельные колодки на четыре и три контакта.
• Корпус: черный, с наружными ребрами для рассеивания тепла.

Как правильно подобрать регулятор

Обозначения GY6 и 125/150 сужают область применения, однако сами по себе не определяют подключение. Перед заказом сопоставьте старую деталь с этой версией по количеству проводов, числу разъемов, расположению контактов в колодках, форме фиксаторов и длине проводного вывода. Отдельно проверьте место крепления и доступное пространство возле штатной проводки. Ответные колодки должны соединяться свободно и фиксироваться без переделки корпуса разъема.

Не выбирайте регулятор только по внешнему сходству или объему двигателя. На скутерах GY6 используются несколько вариантов генератора и регуляторов с разным количеством контактов. Даже одинаковые по размеру корпуса устройства могут иметь другое назначение выводов. Цвет проводов служит дополнительным ориентиром, но окончательное соответствие следует определять по схеме конкретного скутера и расположению контактов. Перестановка проводов или подключение несовместимой распиновки недопустимы.

Когда требуется проверка и замена

Поводом проверить систему зарядки могут быть разряжающийся аккумулятор, чрезмерное напряжение на его клеммах, изменение яркости освещения вместе с оборотами, нагрев или потемнение разъемов. Эти признаки не указывают исключительно на регулятор: похожие проявления возникают при неисправности генератора, плохом контакте массы, повреждении проводки или изношенном аккумуляторе. До замены полезно измерить напряжение, осмотреть колодки и проверить целостность проводов, чтобы новая деталь устранила настоящую причину неисправности.

Монтаж выполняют при отключенном питании в соответствии со схемой техники. Контакты должны быть чистыми, плотно удерживаться в колодках и не иметь следов окисления или перегрева. Проводной жгут размещают без натяжения, перегибов и соприкосновения с горячими либо подвижными деталями. Ребристую поверхность корпуса не следует закрывать проводами или облицовкой: свободный теплообмен важен для нормальной работы регулятора. После установки проверяют зарядку на разных оборотах и контролируют нагрев соединений.

Модель подходит для ремонта скутера GY6 125/150 только при полном совпадении семипроводной схемы 4+3. Тщательная сверка разъемов, распиновки и крепления до монтажа позволяет установить деталь без рискованных переделок штатной проводки.
