Реле-регулятор зарядки 4T GY6 125/150, 5 проводов

Реле-регулятор зарядки для 4T GY6 125/150

Реле-регулятор предназначен для системы зарядки скутеров и мопедов с четырехтактным двигателем семейства GY6 объемом 125 или 150 см³. Деталь принимает напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого бортовой сети и аккумулятору. Исправный регулятор поддерживает нормальную зарядку во время работы двигателя и помогает избежать режимов, при которых напряжение становится слишком низким либо чрезмерно высоким.

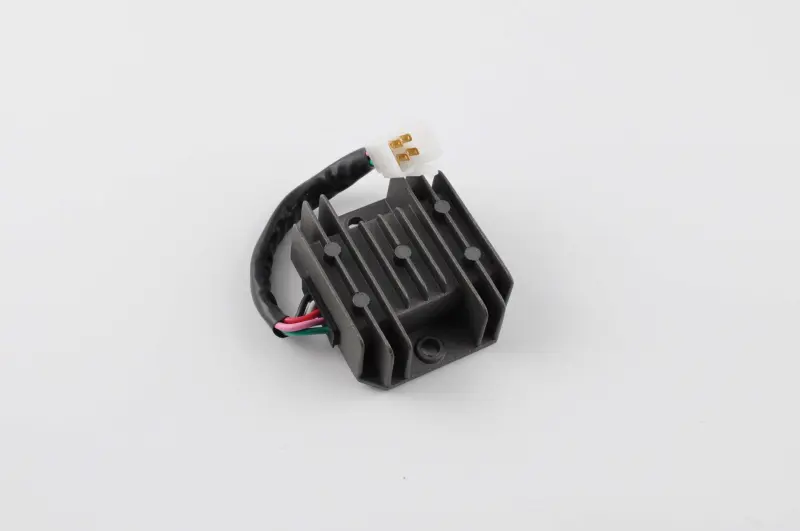

Модель выполнена в черном ребристом корпусе, имеет отдельный проводной вывод на пять жил и крепежное отверстие. Ребра увеличивают площадь поверхности корпуса и способствуют отводу тепла, возникающего при работе регулятора. Проводной вывод позволяет подключить деталь к штатной проводке без размещения контактов непосредственно на корпусе. Такая компоновка характерна для одной из версий зарядных регуляторов GY6 125/150, однако внутри этой серии применяются и другие исполнения.

Что необходимо проверить при подборе

Обозначения GY6 125/150 недостаточно для выбора без сравнения со старой деталью. Для техники этого семейства встречаются регуляторы с четырьмя, пятью, семью и восемью проводами, а пятижильные версии могут различаться формой разъема, расположением контактов и схемой подключения. Совпадение количества проводов обязательно, но оно не заменяет проверку всей конфигурации.

• Тип двигателя: четырехтактный GY6 класса 125/150 см³.
• Подключение: пять проводов; дополнительно сравнивают форму колодки, расположение клемм и порядок контактов.
• Конструкция: выносной жгут, ребристый корпус и одно крепежное отверстие.
• Монтаж: сверяют положение отверстия, направление выхода жгута и доступную длину проводки в месте установки.
• Схема проводов: назначение каждой жилы проверяют по схеме конкретной модели скутера, а не только по цвету изоляции.

Перед установкой полезно приложить новый регулятор к снятому и последовательно сравнить корпус, крепление, колодку, число контактов и их расположение. Не следует переделывать разъем только ради механического соединения: одинаковые по размеру корпуса детали могут иметь другую распиновку. Если старая колодка оплавлена, контакты ослаблены или покрыты окислами, состояние ответной части проводки также требует устранения причины плохого соединения.

Когда проверяют реле-регулятор

Поводом для диагностики становятся слабая зарядка аккумулятора, перезаряд, нестабильная работа освещения или заметный нагрев контактов. Эти признаки не всегда означают неисправность только регулятора: руководство по обслуживанию GY6 предписывает сначала проверить основную проводку и качество контакта в разъеме, а затем измерять параметры самого регулятора. Такой порядок помогает не заменить исправную деталь при поврежденном проводе, плохом соединении с массой или неисправности генераторной части.

После монтажа проверяют плотность посадки клемм, отсутствие натяжения жгута и надежность крепления корпуса. Проводку располагают так, чтобы она не касалась горячих деталей двигателя, острых кромок и подвижных частей. Затем контролируют напряжение на аккумуляторе при выключенном и работающем двигателе в соответствии с сервисными данными конкретного скутера. Проверка в нескольких режимах оборотов позволяет оценить не только наличие зарядки, но и способность регулятора ограничивать рост напряжения.

Эта версия подходит для ремонта техники 4T GY6 125/150, в которой штатно используется именно пятижильный регулятор с соответствующим разъемом и расположением контактов. Точное сравнение подключения и крепления до установки — главный критерий правильного выбора.
