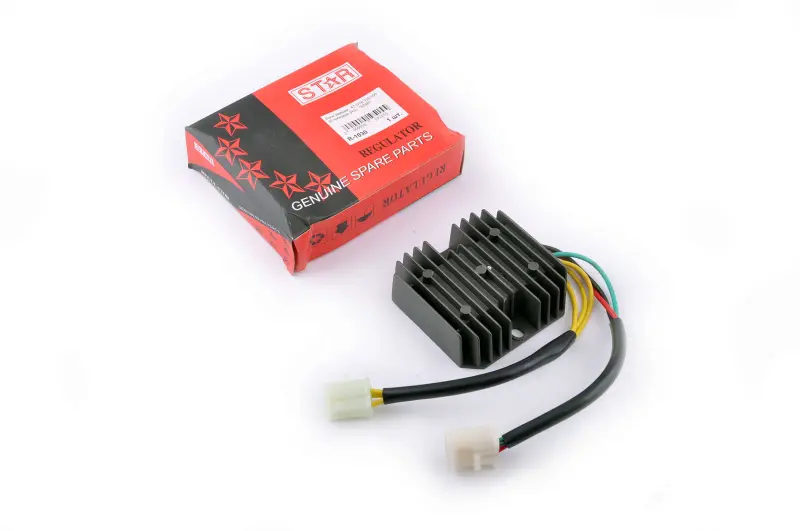

Реле-регулятор зарядки STAR 4T GY6 125/150, 6 проводов 3+3

Реле-регулятор зарядки STAR для 4T GY6 125/150

Реле-регулятор предназначен для системы зарядки четырехтактных скутеров и мопедов с двигателями семейства GY6 объемом 125 или 150 см³. Деталь принимает переменный ток от генератора, выпрямляет его и ограничивает выходное напряжение до уровня, необходимого аккумулятору и бортовому электрооборудованию. Исправный регулятор поддерживает нормальную зарядку батареи и помогает избежать чрезмерного повышения напряжения при увеличении оборотов двигателя.

Эта версия имеет шесть проводов, распределенных между двумя отдельными разъемами по схеме 3+3. Такая конфигурация является главным критерием выбора: в продаже встречаются внешне похожие регуляторы GY6 с четырьмя, пятью или шестью проводами, а также с другим расположением контактов. Совпадения рабочего объема двигателя недостаточно — перед установкой нужно сопоставить количество разъемов, число контактов, форму колодок, разводку проводов и способ крепления со штатной деталью.

Конструкция и назначение

Электронная часть размещена в компактном ребристом корпусе. Развитая поверхность корпуса отводит тепло, возникающее во время регулирования напряжения, а монтажные отверстия позволяют закрепить блок в предусмотренном производителем техники месте. От корпуса отходят два проводных жгута с разъемами. Подключение через штатные колодки сохраняет разборное соединение и упрощает последующее обслуживание проводки.

• Тип детали: выпрямитель-регулятор системы зарядки.
• Применение: четырехтактные двигатели семейства GY6 125/150.
• Подключение: шесть проводов и два разъема по три контакта.
• Исполнение: ребристый корпус, выносные проводные жгуты и отверстия для крепления.
• Бренд: STAR.

Когда требуется проверка или замена

На неисправность регулятора могут указывать отсутствие зарядки, разряд аккумулятора во время поездок, заметное изменение яркости освещения при наборе оборотов или чрезмерное напряжение на батарее. Потемневшие контакты, оплавленная колодка и следы сильного нагрева также требуют внимания. Эти признаки не всегда означают поломку только регулятора: похожие симптомы возникают при повреждении проводки, плохом контакте массы, неисправности генератора или изношенном аккумуляторе. Поэтому перед заменой полезно проверить соединения и измерить напряжение на выводах батареи при выключенном и работающем двигателе.

Если старый блок перегревался, необходимо осмотреть ответные разъемы. Ослабленные или окисленные контакты создают дополнительное сопротивление и нагрев, поэтому установка новой детали без восстановления колодок может не устранить проблему. Проводные жгуты следует укладывать без натяжения, резких перегибов и соприкосновения с горячими либо подвижными частями скутера. Ребристая поверхность корпуса должна оставаться открытой для отвода тепла.

Как правильно подобрать и установить

Подбор начинайте со штатного регулятора и схемы проводки конкретной модели. Проверьте, что на технике используется именно вариант GY6 125/150 с шестью проводами и двумя трехконтактными колодками. Отдельно сопоставьте порядок проводов в каждом разъеме: одинаковое число контактов не подтверждает одинаковую распиновку. Ориентироваться только на цвет изоляции не следует, поскольку цветовые обозначения у разных производителей проводки могут отличаться.

Монтаж выполняют при отключенном аккумуляторе. Разъемы соединяют полностью, без перекоса и чрезмерного усилия, после чего корпус надежно фиксируют на штатном месте. Перед первым выездом проверяют отсутствие нагрева и искрения в колодках, а также работу системы зарядки на разных оборотах. Такой порядок помогает убедиться, что регулятор согласован с генератором и проводкой, а аккумулятор получает корректное питание.
