Реле-регулятор зарядки JIANXING для 4T GY6 125/150, 6 проводов 3+3

Реле-регулятор зарядки JIANXING для 4T GY6 125/150

Реле-регулятор предназначен для системы зарядки четырехтактных скутеров с двигателями семейства GY6 объемом 125 и 150 см³. Деталь принимает переменное напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого для питания бортового оборудования и зарядки аккумулятора. Исправная работа регулятора помогает поддерживать нормальное напряжение при изменении оборотов двигателя и нагрузки.

Эта модификация имеет шесть проводов с распределением контактов 3+3. Такой формат подключения является одним из ключевых критериев подбора: у техники GY6 применяются регуляторы с разным количеством проводов, распиновкой и формой разъемов. Совпадения рабочего объема двигателя недостаточно — перед установкой необходимо сопоставить старую деталь по числу проводов, расположению контактов, конфигурации разъемов и способу крепления.

Назначение и конструкция

Реле-регулятор объединяет функции выпрямителя и ограничителя напряжения. Выпрямительная часть преобразует ток генератора в постоянный, а регулирующая часть удерживает выходные параметры системы зарядки в допустимом для техники режиме. Деталь работает между генератором, аккумулятором и бортовыми потребителями, поэтому ее состояние непосредственно влияет на заряд аккумулятора и стабильность освещения.

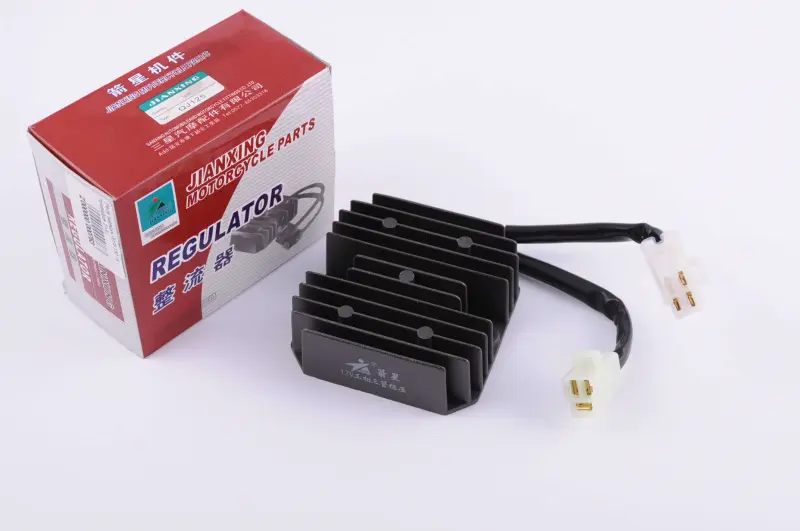

Корпус выполнен с выраженными охлаждающими ребрами и двумя крепежными отверстиями. Ребристая наружная поверхность способствует отводу тепла, возникающего во время работы регулятора. Провода выведены из корпуса отдельными жгутами, что позволяет подключить деталь к соответствующим колодкам проводки без изменения ее штатной конфигурации при полном совпадении соединений.

Совместимость и подбор

• Тип техники: четырехтактные китайские скутеры семейства GY6.
• Рабочий объем: 125 или 150 см³.
• Совместимые обозначения двигателей: 152QMI/1P52QMI и 157QMJ/1P57QMJ.
• Подключение: шесть проводов, схема группировки контактов 3+3.
• Бренд детали: JIANXING.

Обозначение двигателя следует проверить отдельно, поскольку внешне похожие скутеры могут иметь разные генераторы и варианты проводки. Разъемы должны совпадать не только по количеству мест, но и по расположению контактов, направляющим корпуса колодки и назначению каждого провода. Подключать несовпадающую модификацию путем случайной перестановки контактов нельзя.

Когда требуется замена

Проверка регулятора актуальна, если аккумулятор перестал нормально заряжаться, напряжение заметно меняется вместе с оборотами, лампы светят нестабильно либо корпус и соединения чрезмерно нагреваются. Аналогичные проявления могут возникать из-за неисправного аккумулятора, генератора, поврежденной проводки, слабого контакта или окисления разъемов. Поэтому перед заменой полезно проверить всю систему зарядки и состояние соединений, а не оценивать деталь только по одному симптому.

Рекомендации по установке

Монтаж выполняют на штатное место с надежной фиксацией корпуса. До подключения нужно осмотреть колодки и контакты: потемнение, оплавление, окисление и ослабленная посадка повышают сопротивление соединения и вызывают нагрев. Разъемы должны входить без перекоса и удерживаться плотно; провода нельзя натягивать, прижимать к горячим деталям двигателя или оставлять в зоне подвижных механизмов.

После установки проверяют зарядное напряжение на аккумуляторе при разных оборотах и включенных потребителях. Это позволяет убедиться, что генератор, новый регулятор и проводка работают согласованно. Модель подходит для ремонта системы зарядки GY6 125/150 только при полном совпадении шестипроводного подключения 3+3, обозначения двигателя и установочной конфигурации.
