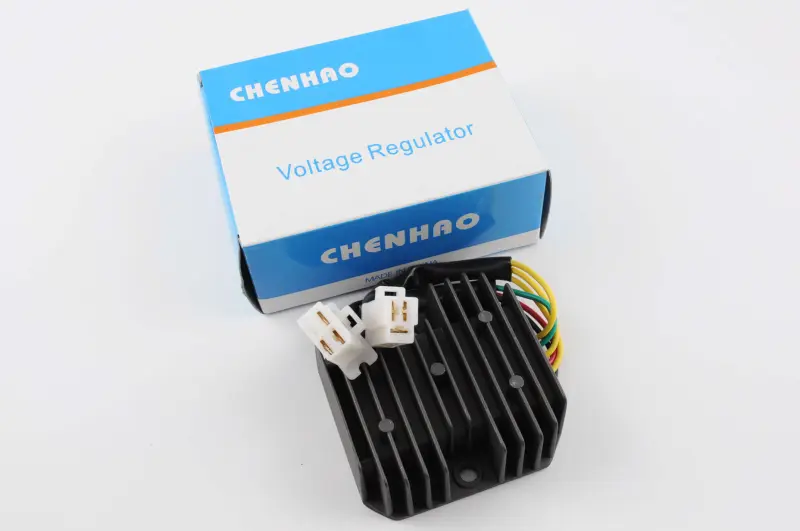

Реле-регулятор зарядки 4T GY6 125/150, 6 проводов (3+3)

Реле-регулятор зарядки для GY6 125/150

Реле-регулятор предназначен для четырехтактных скутеров с двигателем семейства GY6 объемного класса 125/150. Деталь принимает переменное напряжение от генератора, преобразует его в постоянное и регулирует выход для зарядки аккумулятора и питания бортового электрооборудования. Исправный регулятор поддерживает предусмотренный режим работы системы зарядки и не допускает неконтролируемого повышения напряжения при увеличении оборотов двигателя.

Эта версия имеет шесть проводов и два трехконтактных разъема по схеме 3+3. Такая конфигурация является главным критерием подбора: одинаковое назначение деталей еще не означает одинаковое подключение. Перед заказом сравните старый регулятор по количеству проводов, числу разъемов, форме колодок, расположению направляющих и фиксаторов, а также по цветам проводов и их позициям. Обозначение GY6 125/150 указывает на семейство применения, однако соединения конкретного скутера необходимо сопоставить со снятой деталью.

Назначение и конструкция

Корпус регулятора выполнен с развитыми охлаждающими ребрами, увеличивающими площадь теплоотдачи. При установке вокруг корпуса оставляют пространство для отвода тепла: его не закрывают плотной изоляцией и не размещают вплотную к другим деталям, препятствующим охлаждению. Крепежное отверстие позволяет надежно зафиксировать регулятор в предусмотренном месте, чтобы корпус не перемещался, а провода и разъемы не испытывали натяжения во время движения.

• Тип детали: выпрямитель-регулятор напряжения системы зарядки.
• Применение: четырехтактные двигатели семейства GY6 класса 125/150.
• Подключение: 6 проводов, два разъема по 3 контакта.
• Исполнение корпуса: черный ребристый корпус с крепежным отверстием.

Когда требуется диагностика

Проверка регулятора актуальна, если аккумулятор недополучает заряд, напряжение чрезмерно повышается с ростом оборотов, меняется яркость освещения или нагреваются контакты разъемов. Такие проявления не всегда вызваны самим реле-регулятором: причиной также могут быть неисправность генератора, плохой контакт массы, окисление клемм, повреждение проводки или изношенный аккумулятор. Перед заменой измеряют напряжение на аккумуляторе при выключенном и работающем двигателе, проверяют генератор и осматривают соединения. Последовательная диагностика помогает определить неисправную деталь и избежать ненужной замены исправных компонентов.

Подбор и установка

Монтаж выполняют при выключенном зажигании и отсоединенном аккумуляторе. Разъемы должны соединяться без чрезмерного усилия и полностью фиксироваться. Нельзя переставлять контакты или подключать несовпадающую колодку без проверки схемы конкретной модели. Ответные контакты скутера осматривают на наличие окисления, потемнения, оплавления и ослабленных клемм. Обнаруженные дефекты устраняют до подключения нового регулятора, поскольку плохой контакт мешает нормальной передаче тока и вызывает местный нагрев.

Проводку укладывают без натяжения, резких перегибов и касания горячих либо подвижных частей. После установки проверяют зарядное напряжение на разных оборотах двигателя, работу освещения и температуру соединений. Для точного выбора ориентируйтесь прежде всего на конфигурацию 3+3, форму двух разъемов и фактическое расположение шести проводов в колодках. Реле-регулятор подходит для ремонта системы зарядки GY6 125/150 только при совпадении штатной схемы подключения с указанным исполнением.
