Реле-регулятор напряжения GY6 125/150 4T, 5 проводов

Реле-регулятор напряжения для GY6 125/150 4T

Реле-регулятор предназначен для системы зарядки четырехтактных скутеров с двигателем семейства GY6 объемом 125 или 150 см³. Деталь принимает переменное напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого для питания бортовой сети и зарядки аккумулятора. Исправный регулятор поддерживает нормальную работу освещения и другого электрооборудования при изменении оборотов двигателя.

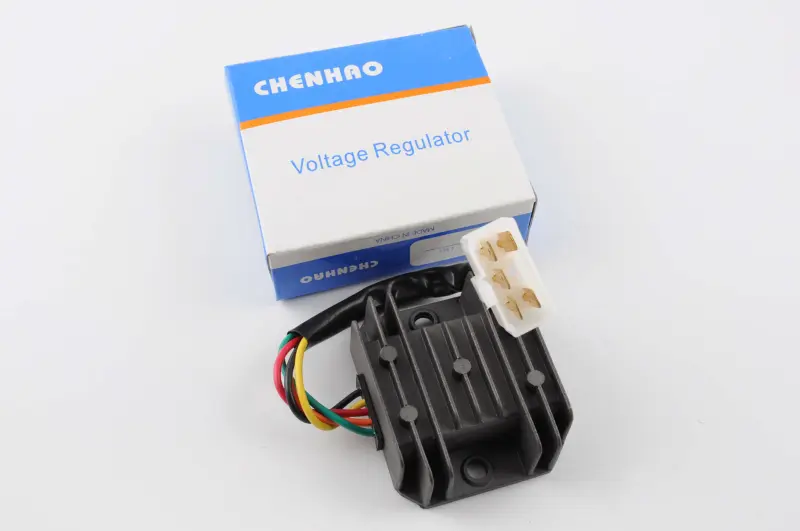

Эта версия имеет пять проводов, собранных в один белый пятиконтактный разъем. Черный корпус выполнен с продольными ребрами для отвода тепла, возникающего во время регулирования напряжения. По краям корпуса предусмотрены крепежные отверстия, позволяющие зафиксировать деталь на штатном месте. Проводной вывод дает возможность подключить регулятор к ответной колодке проводки без установки отдельных клемм, если конфигурация разъема полностью совпадает.

Когда требуется замена

Проверка регулятора актуальна, если аккумулятор перестал нормально заряжаться, напряжение заметно меняется вместе с оборотами, лампы светят нестабильно либо разъем и контакты перегреваются. Похожие симптомы также возникают при неисправности генератора, аккумулятора, проводки или плохом соединении с массой, поэтому перед заменой необходимо проверить всю систему зарядки. Диагностику проводят мультиметром, сравнивая напряжение на аккумуляторе при выключенном и работающем двигателе, а также контролируя состояние контактов и проводов.

Что проверить при подборе

• Тип двигателя: четырехтактный GY6 класса 125/150 см³.
• Исполнение подключения: пять проводов и один пятиконтактный разъем.
• Форма колодки: должны совпадать корпус разъема, расположение контактов и ответная часть проводки скутера.
• Распиновка: назначение каждого провода необходимо сопоставить со схемой конкретной модели; одинаковое количество контактов само по себе не подтверждает взаимозаменяемость.
• Крепление: перед заказом сравните расположение отверстий, габариты корпуса и доступное место установки со снятой деталью.

Практические особенности

• Совмещает функции выпрямителя и ограничителя напряжения, обеспечивая зарядку аккумулятора от генератора.
• Ребристый корпус отводит тепло от электронной части во время работы.
• Общий пятиконтактный разъем упрощает подключение при полном совпадении колодки и распиновки.
• Проводной вывод снижает нагрузку на место соединения при правильной укладке жгута без натяжения и резких перегибов.

Установка и проверка

Перед монтажом отключают аккумулятор и осматривают ответный разъем: потемневшие, ослабленные или окисленные контакты следует привести в исправное состояние, иначе новый регулятор не устранит потерю напряжения и нагрев соединения. Корпус закрепляют штатным крепежом, а провода укладывают вдали от горячих деталей двигателя, острых кромок и подвижных частей. Разъем должен входить плотно и фиксироваться без перекоса.

После установки проверяют зарядку на разных оборотах и контролируют, не нагреваются ли колодка и контакты. Для точного подбора ориентируйтесь не только на обозначение GY6 125/150, но и на количество проводов, геометрию разъема, расположение контактов, схему подключения и крепеж корпуса. Такой порядок помогает исключить покупку внешне похожего регулятора с другим электрическим исполнением.
