Реле-регулятор зарядки 4T GY6 125/150, 5 проводов (4+1)

Реле-регулятор зарядки для 4T GY6 125/150

Реле-регулятор предназначен для системы зарядки скутеров с четырехтактными двигателями семейства GY6 объемом 125 и 150 см³. Деталь принимает переменный ток от генератора, преобразует его в постоянный и ограничивает выходное напряжение до уровня, необходимого бортовой сети и аккумулятору. Исправный регулятор обеспечивает нормальное пополнение заряда во время работы двигателя и не допускает чрезмерного роста напряжения при увеличении оборотов.

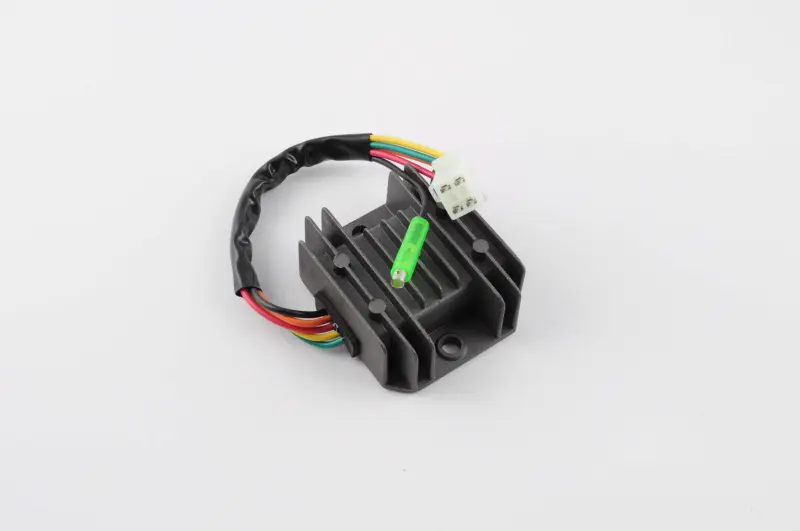

Модель выполнена в конфигурации на пять проводов: четыре контакта объединены в один разъем, а пятый провод подключается отдельно. Такая схема обозначается как «4+1». Корпус имеет выраженные охлаждающие ребра, которые увеличивают площадь теплоотдачи при работе силовой электроники. Проводной вывод позволяет подключить регулятор к штатной проводке, не размещая разъем непосредственно на корпусе.

Что учитывать при подборе

Обозначение GY6 125/150 указывает на семейство двигателей и распространенную область применения, но для точного выбора одного названия мотора недостаточно. На скутерах с близкими по конструкции силовыми агрегатами встречаются регуляторы с разным количеством контактов, расположением выводов и способом подключения. Перед заказом сравните новую деталь со снятым регулятором по следующим признакам:

• Количество проводов: требуется пять отдельных проводников.
• Схема разъемов: четыре контакта должны находиться в общем корпусе, пятый — иметь отдельное соединение.
• Расположение контактов: форма колодки и позиции проводов должны совпадать со штатной проводкой скутера.
• Крепление: проверьте форму корпуса, расположение крепежной точки и доступное место возле штатного посадочного участка.
• Исполнение проводки: сопоставляйте назначение выводов по схеме конкретного скутера, а не только по цветам изоляции.

Совпадение числа проводов без проверки распиновки не подтверждает взаимозаменяемость. Подключение регулятора с иной схемой контактов может привести к отсутствию зарядки или неправильной работе бортового оборудования. Если старый разъем поврежден, сначала восстановите расположение проводов по сервисной схеме модели и только после этого подбирайте новую деталь.

Когда требуется проверка или замена

Состояние реле-регулятора проверяют, если аккумулятор перестал заряжаться во время поездки, заряд быстро снижается, яркость освещения заметно меняется вместе с оборотами либо измеренное напряжение выходит за пределы, указанные производителем техники. Похожие признаки также возникают при неисправном генераторе, изношенном аккумуляторе, перегоревшем предохранителе, обрыве проводки, ослабленных контактах или окислении разъема. Поэтому перед заменой полезно проверить всю систему зарядки мультиметром и осмотреть соединения.

Перегрев или потемнение колодки часто указывает на повышенное сопротивление в контактах. Новый регулятор не устранит такую причину сам по себе: поврежденные клеммы необходимо привести в исправное состояние, а соединения должны фиксироваться плотно. Одновременно проверяют целостность проводов возле изгибов и мест входа в разъемы.

Установка и практическое использование

Перед монтажом отключают аккумулятор и освобождают доступ к штатному месту регулятора. Деталь закрепляют без перекоса, подключают разъемы по схеме скутера и укладывают проводку так, чтобы она не касалась горячих частей двигателя, не натягивалась при вибрации и не зажималась облицовкой. Охлаждающие ребра не следует закрывать плотной изоляцией или размещать вплотную к источнику сильного нагрева.

После установки проверяют надежность всех соединений и измеряют напряжение на аккумуляторе при выключенном и работающем двигателе в режимах, предусмотренных сервисной документацией скутера. Эта проверка помогает убедиться, что генератор, проводка, аккумулятор и новый реле-регулятор работают согласованно. Модель подходит для ремонта техники GY6 125/150 только при полном совпадении конфигурации «5 проводов, 4+1», распиновки, разъемов и крепления.
