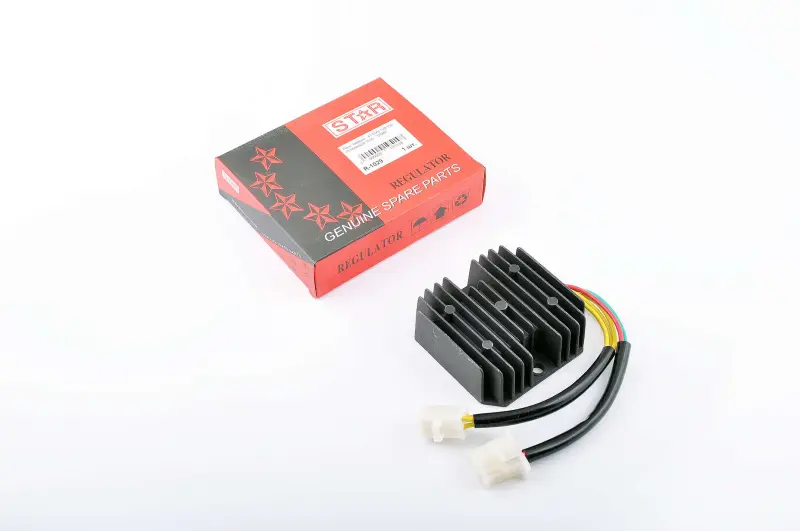

Реле-регулятор зарядки 4T GY6 125/150, 5 проводов (3+2)

Реле-регулятор зарядки 4T GY6 125/150 на 5 проводов

Реле-регулятор предназначено для системы зарядки четырехтактных скутеров с двигателями семейства GY6 объемом 125 или 150 см³. Деталь принимает напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого для зарядки аккумулятора и питания бортового оборудования. Исправная работа регулятора помогает поддерживать нормальный режим зарядки при изменении оборотов двигателя и нагрузки.

Назначение и принцип работы

Генератор скутера вырабатывает переменное напряжение, параметры которого зависят от частоты вращения двигателя. Реле-регулятор объединяет функции выпрямителя и ограничителя напряжения: преобразует ток для зарядки аккумулятора и не допускает неконтролируемого роста выходного уровня. Поэтому состояние этой детали напрямую влияет на заряд аккумулятора, работу освещения и питание установленного электрооборудования.

Неисправность регулятора может проявляться слабой зарядкой, разрядом аккумулятора во время поездок, чрезмерным повышением зарядного напряжения или нестабильной работой света. Похожие признаки также возникают при повреждении генератора, плохом контакте массы, окислении разъемов, дефекте проводки или неисправном аккумуляторе. Перед заменой следует проверить систему целиком, чтобы новая деталь устранила причину неполадки, а не только совпала с предполагаемым диагнозом.

Конструкция и подключение

Модель имеет пять проводов, разделенных между двумя разъемами по схеме 3+2. Такое исполнение является основным критерием выбора: трехконтактная и двухконтактная колодки должны соответствовать ответным разъемам проводки скутера не только по числу контактов, но и по форме корпуса, расположению направляющих и распиновке. Ребристый корпус увеличивает площадь отвода тепла, которое образуется при работе регулятора.

Совместимость с обозначением GY6 сама по себе недостаточна для покупки. На скутерах с двигателями одного семейства могут применяться регуляторы с другим числом контактов, общей колодкой вместо двух раздельных разъемов либо иной схемой соединения. Цвета проводов также нельзя использовать как единственный ориентир: решающими остаются назначение контактов и схема конкретной модели техники.

Что проверить при подборе

• Тип двигателя: четырехтактный GY6 объемом 125 или 150 см³.
• Количество подключений: пять проводов и две отдельные колодки на три и два контакта.
• Геометрия разъемов: форма, фиксаторы, направляющие и расположение контактов должны совпадать со штатной проводкой.
• Распиновка: назначение каждого провода необходимо сверять со схемой скутера или с заведомо подходящей снятой деталью.
• Установка корпуса: перед покупкой стоит сравнить способ размещения, доступное пространство и положение проводов, не ориентируясь только на внешнее сходство.

Установка и проверка после замены

Перед подключением осматривают ответные колодки и участки проводки рядом с ними. Потемневшие клеммы, окисление, ослабленный контакт или следы перегрева требуют устранения: повышенное сопротивление соединения способно ухудшить зарядку и снова вызвать нагрев разъема. Провода укладывают без натяжения, резких перегибов и соприкосновения с горячими либо подвижными деталями скутера. Ребра корпуса не следует закрывать посторонними предметами.

После монтажа проверяют надежность соединений и измеряют напряжение на аккумуляторе при выключенном и работающем двигателе. Полученные значения сравнивают с сервисными параметрами конкретного скутера, поскольку контрольные режимы зависят от его системы зарядки. Если проблема сохраняется, дополнительно проверяют аккумулятор, генератор, массу, предохранители и проводку. Такой порядок позволяет правильно установить причину неисправности и использовать реле-регулятор GY6 125/150 именно в подходящей конфигурации 5 проводов 3+2.
