Реле-регулятор зарядки JIANXING для 4T GY6 125/150, 5 проводов (3+2)

Реле-регулятор зарядки JIANXING для GY6 125/150

Реле-регулятор предназначен для четырехтактных скутеров и мопедов с двигателями семейства GY6 объемом 125 или 150 см³. Деталь принимает напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого для зарядки аккумулятора и питания бортового электрооборудования. Исправный регулятор помогает поддерживать нормальную работу освещения, аккумулятора и других потребителей при изменении оборотов двигателя.

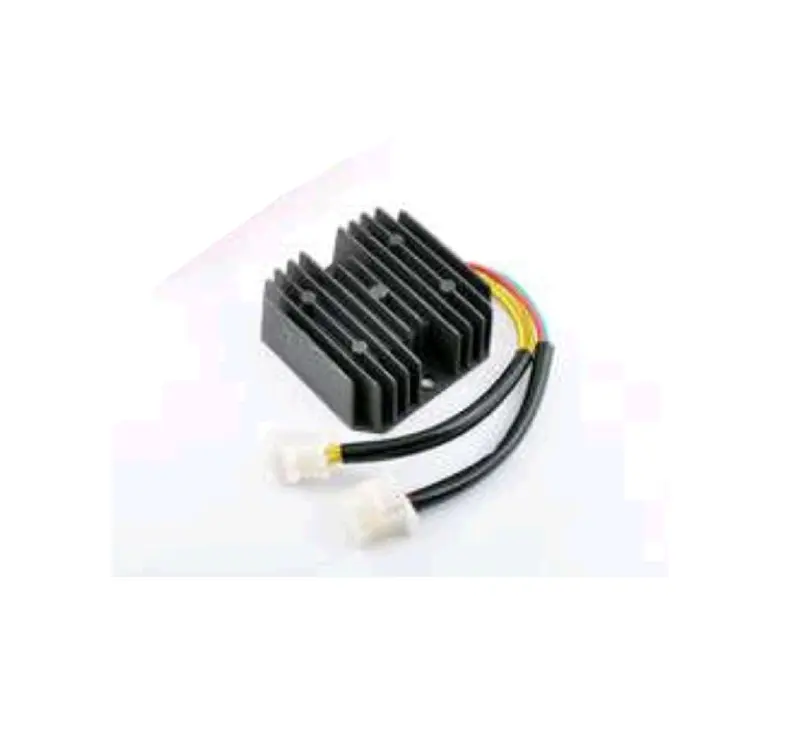

Эта модификация имеет пять проводов, распределенных между двумя разъемами по схеме 3+2. Такое исполнение необходимо учитывать при подборе: у техники GY6 встречаются регуляторы с другим количеством проводов и иной компоновкой штекеров. Корпус выполнен с выраженными охлаждающими ребрами, которые увеличивают площадь отвода тепла во время работы. Провода выведены из корпуса и заканчиваются двумя отдельными пластиковыми соединителями.

Что проверить перед выбором

• Тип двигателя. Регулятор рассчитан на четырехтактные GY6 125/150; в карточках совместимости также указаны двигатели 152QMI/1P52QMI и 157QMJ/1P57QMJ.
• Количество подключений. У заменяемой детали должны совпадать пять проводов и распределение разъемов 3+2.
• Форма соединителей. Сравните расположение контактов, направляющие, фиксаторы и конфигурацию ответных колодок проводки. Одинаковое число проводов само по себе не подтверждает взаимозаменяемость.
• Монтажное исполнение. До установки сопоставьте габариты корпуса, положение крепежных точек, длину выводов и направление прокладки проводов со старым регулятором.
• Состояние проводки. Ответные контакты должны быть чистыми, плотно удерживаться в колодках и не иметь следов оплавления, сильного окисления либо перегрева.

Когда требуется диагностика системы зарядки

Поводом проверить регулятор становятся слабая зарядка аккумулятора, чрезмерное повышение напряжения, заметное изменение яркости света при росте оборотов, периодический отказ освещения или нагрев соединителей. Эти признаки могут быть связаны не только с регулятором, поэтому перед заменой проверяют генератор, аккумулятор, массу, предохранители и проводку. Такой подход помогает не устанавливать новую деталь в систему с поврежденным контактом или другой неисправностью.

Рекомендации по установке

Работы выполняют при отключенном питании. Регулятор закрепляют в штатном месте без перекоса, провода укладывают без натяжения и резких перегибов, а разъемы соединяют до полного срабатывания фиксаторов. Охлаждающие ребра не следует закрывать посторонними деталями или плотным жгутом проводки. Если старая колодка потемнела, ослабла или оплавилась, ее необходимо привести в исправное состояние до подключения нового устройства.

После монтажа проверяют надежность всех соединений и измеряют напряжение на аккумуляторе при заглушенном и работающем двигателе, сверяя результат с сервисными данными конкретного скутера. Дополнительно контролируют работу света на разных оборотах и отсутствие чрезмерного нагрева контактов. Точное совпадение двигателя, пяти проводов, схемы разъемов 3+2 и монтажной конфигурации — основные условия правильного выбора этой версии JIANXING.
