Реле-регулятор зарядки 4T GY6 125/150, 5 проводов (3+2)

Реле-регулятор зарядки для 4T GY6 125/150

Реле-регулятор предназначен для системы зарядки скутеров с четырехтактными двигателями семейства GY6 объемом 125 и 150 см³. Деталь принимает напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого для зарядки аккумулятора и питания бортового оборудования. Исправный регулятор помогает поддерживать нормальную работу освещения, аккумулятора и других потребителей при изменении оборотов двигателя.

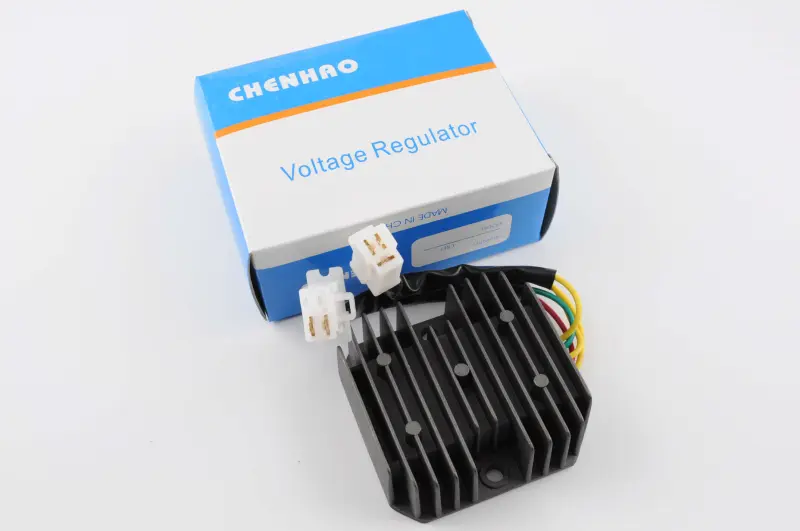

Эта версия имеет пять проводов, распределенных между двумя соединительными колодками по схеме 3+2. Такая конфигурация является одним из основных критериев подбора: у внешне похожих регуляторов GY6 встречаются другое количество проводов, единая колодка, расположение 4+1, иная форма фиксаторов и отличающаяся распиновка. Черный корпус выполнен с выраженными ребрами, увеличивающими площадь отвода тепла во время работы. Провода выведены непосредственно из корпуса и заканчиваются двумя белыми штекерными колодками.

Что проверить перед выбором

Обозначения GY6 125/150 недостаточно для покупки без дополнительного сравнения, поскольку проводка скутеров одной моторной группы может различаться в зависимости от модели и исполнения. Новый регулятор должен совпасть со штатной деталью не только по назначению, но и по способу подключения. До заказа сопоставьте снятый регулятор, ответные разъемы жгута и место крепления.

• Тип двигателя: четырехтактный GY6 с рабочим объемом 125 или 150 см³.
• Количество проводов: пять; варианты с четырьмя или шестью проводами не являются прямой заменой только на основании сходной формы корпуса.
• Разделение контактов: две колодки в конфигурации 3+2, а не один общий разъем и не сочетание 4+1.
• Форма соединителей: сравните габариты колодок, направляющие, фиксаторы и расположение контактов с разъемами скутера.
• Расположение проводов: цвета могут помогать при проверке, однако подключать деталь следует по схеме конкретной модели и фактической распиновке, а не только по цветовой маркировке.
• Крепление: корпус должен размещаться на штатном месте без натяжения проводов и контакта с подвижными либо сильно нагревающимися деталями.

Когда требуется проверка регулятора

Поводом для диагностики служат слабая зарядка аккумулятора, чрезмерное повышение напряжения, заметное изменение яркости света вместе с оборотами, нагрев соединителей или периодические отказы бортового оборудования. Эти признаки не всегда означают неисправность самого реле-регулятора: похожие проявления возникают при окислении контактов, плохом соединении массы, повреждении проводки, неисправности генератора или изношенном аккумуляторе. Перед заменой полезно проверить состояние колодок и проводов, надежность массы, выход генератора и параметры зарядки измерительным прибором.

Установка и контроль после замены

Монтаж выполняют при отключенном аккумуляторе. Сначала освобождают штатное крепление и разъединяют колодки старой детали, не вытягивая их за провода. Ответные контакты очищают от загрязнений и следов окисления, а поврежденные или ослабленные клеммы восстанавливают до подключения нового регулятора. Обе колодки должны соединяться полностью, с фиксацией и без принудительного подгибания контактов. Если разъемы не совпадают, переставлять провода наугад или подключать регулятор через случайные переходники нельзя.

После установки провода укладывают без натяжения, перегибов и прижатия облицовкой. Корпус закрепляют устойчиво, сохраняя свободное пространство вокруг ребер. Затем проверяют зарядку аккумулятора и работу освещения на разных оборотах, а после непродолжительной поездки осматривают колодки: они не должны отходить, искрить или иметь признаки перегрева. Такой контроль позволяет вовремя обнаружить плохой контакт, который способен нарушить работу даже исправного регулятора.

Модель с пятью проводами 3+2 подходит для ремонта скутера GY6 125/150 только при полном совпадении разъемов, распиновки и крепления со штатной конфигурацией. Тщательная сверка перед монтажом исключает ошибочную замену на внешне похожее исполнение.
