Регулятор-выпрямитель зарядки GY6 125/150 4T, 4 провода

Регулятор-выпрямитель зарядки для GY6 125/150

Четырёхпроводной регулятор-выпрямитель предназначен для системы зарядки скутеров с четырёхтактными двигателями GY6 объёмом 125 или 150 см³. Деталь принимает переменное напряжение от генератора, выпрямляет его и ограничивает до уровня, необходимого для зарядки аккумулятора и питания бортового электрооборудования. Исправный регулятор помогает поддерживать стабильный режим зарядки при изменении оборотов двигателя.

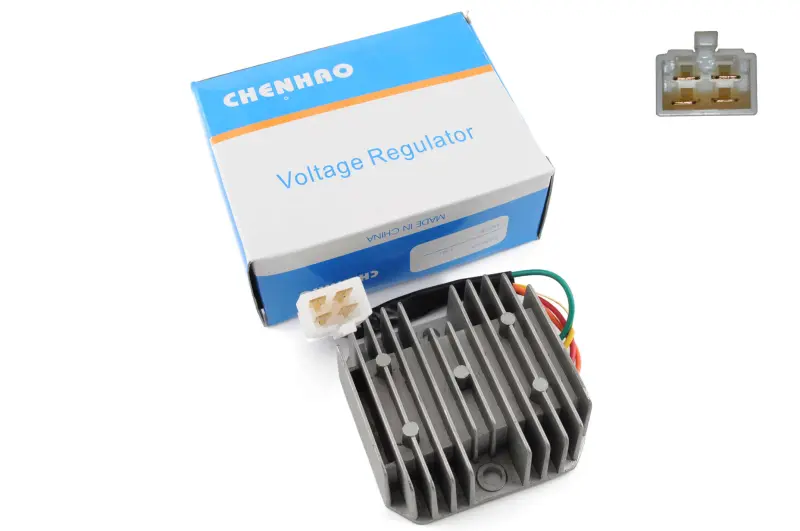

Модель выполнена в ребристом корпусе и подключается через один четырёхконтактный разъём с четырьмя проводами. Рёбра увеличивают площадь поверхности корпуса и участвуют в отведении тепла, которое образуется во время работы электроники. Такое исполнение характерно для регуляторов-выпрямителей, устанавливаемых на распространённые китайские скутеры с моторами семейства GY6.

Назначение и признаки неисправности

Регулятор работает между генератором, аккумулятором и потребителями бортовой сети. Его задача состоит не только в преобразовании переменного напряжения генератора в постоянное, но и в ограничении выходного уровня. Без корректного регулирования аккумулятор может заряжаться недостаточно либо получать чрезмерное напряжение. Нарушение работы также способно проявляться нестабильным светом, регулярным перегоранием ламп, нагревом или повреждением контактов разъёма.

Перечисленные симптомы не всегда означают неисправность именно регулятора. Перед заменой следует проверить состояние аккумулятора, генератора, проводки, соединений и контакта массы. Окисление клемм, ослабленное соединение или повреждённый провод могут давать похожий результат. Диагностика всей системы зарядки позволяет не устанавливать новую деталь вместо исправной и помогает обнаружить причину повторного отказа.

Что сравнить при подборе

• Тип двигателя: изделие рассчитано на четырёхтактную технику семейства GY6 125/150.
• Количество подключений: у регулятора четыре провода и один разъём на четыре контакта.
• Форма разъёма: корпус штекера, расположение контактов и фиксатор должны соответствовать ответной части проводки.
• Распиновка: назначение контактов необходимо сверить со схемой конкретного скутера; одинаковая форма штекера сама по себе не подтверждает правильность подключения.
• Корпус и крепление: перед заказом сравните габариты, расположение крепёжных точек и доступное место установки со снятой деталью.

Обозначения GY6 125 и GY6 150 описывают семейство двигателей, однако на технике встречаются регуляторы с разным количеством проводов и разными схемами подключения. Поэтому выбирать деталь только по объёму двигателя недостаточно. Ключевыми критериями остаются четырёхпроводное исполнение, геометрия разъёма, расположение контактов и соответствие штатной схеме скутера.

Установка и проверка после замены

Монтаж выполняют на штатном месте без натяжения проводов и перекручивания жгута. Разъём должен соединяться полностью, а фиксатор — удерживать колодку от самопроизвольного размыкания. Контакты с окислением, следами перегрева или ослабленной посадкой следует привести в исправное состояние до подключения нового регулятора: плохое соединение повышает сопротивление, вызывает локальный нагрев и мешает нормальной зарядке.

После установки проверяют зарядное напряжение на аккумуляторе при выключенном и работающем двигателе, а также наблюдают за его изменением при повышении оборотов. Результат оценивают по сервисным данным конкретной модели скутера. Если показатели остаются неправильными, диагностику продолжают на генераторе, проводке, соединении массы и аккумуляторе. Такой порядок помогает убедиться, что регулятор подобран и подключён верно, а система зарядки работает устойчиво.
