Комплект прокладок цилиндра KOMATCU для 4T CB 250 с жидкостным охлаждением

Комплект прокладок цилиндра KOMATCU для 4T CB 250

Комплект предназначен для ремонта цилиндро-поршневой группы четырехтактного двигателя CB 250 с жидкостным охлаждением. Прокладки устанавливаются в местах соединения цилиндра с картером и головкой, формируя уплотнение между неподвижными деталями верхней части двигателя. Они необходимы при снятии цилиндра, замене поршневой группы, обслуживании головки или устранении разгерметизации после перегрева и длительной эксплуатации.

Назначение комплекта

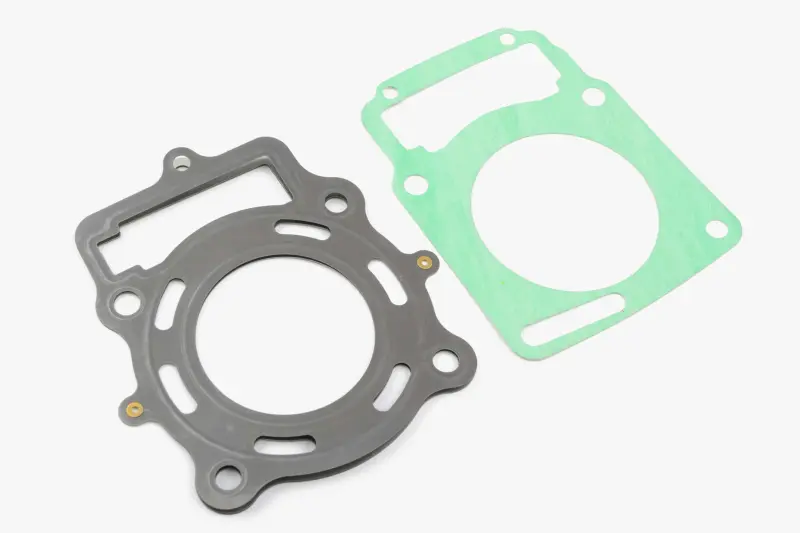

В набор входят две профильные прокладки для зоны цилиндра и головки. Круглые центральные отверстия соответствуют рабочей части цилиндра, а расположенные по контуру отверстия и каналы обеспечивают правильное совмещение с крепежом и предусмотренными в двигателе проходами. Для двигателя с жидкостным охлаждением особенно важно полное совпадение всех каналов: установленная прокладка не должна перекрывать циркуляцию охлаждающей жидкости или другие технологические отверстия.

Прокладка головки разделяет камеру сгорания и проходящие рядом каналы, помогает сохранять компрессию и препятствует выходу газов через стык. Нижняя прокладка уплотняет соединение цилиндра с картером. Исправные уплотнения поддерживают сухие наружные стыки и нормальную работу собранной цилиндро-поршневой группы. Поврежденная, продавленная или неправильно установленная прокладка может проявляться следами жидкости у плоскости соединения, снижением компрессии либо нарушением герметичности между сопрягаемыми деталями.

Что проверить перед выбором

Обозначения CB 250 и 4T являются основными ориентирами, однако двигатели одинакового объема могут различаться формой цилиндра и головки. Этот комплект рассчитан именно на вариант с жидкостным охлаждением. Перед покупкой нужно сопоставить снятые прокладки и сопрягаемые детали двигателя по нескольким признакам:

• общему наружному контуру обеих прокладок;
• форме и расположению центрального отверстия;
• количеству и положению отверстий под шпильки и крепеж;
• расположению каналов охлаждения и остальных проходов;
• конфигурации вырезов возле цилиндра и головки.

Одного совпадения рабочего объема недостаточно. Если мотор ранее ремонтировался или на мотоцикл установлен другой двигатель, подбор выполняют по фактической конфигурации цилиндра. Все отверстия нового комплекта должны совпадать со снятыми деталями без смещения, растягивания и самостоятельного изменения контура.

Рекомендации по установке

Монтаж выполняют на разобранной верхней части двигателя. Остатки прежних уплотнений удаляют с обеих сопрягаемых поверхностей, не оставляя фрагментов возле каналов и крепежных отверстий. Плоскости следует очистить и проверить на повреждения, следы перегрева и деформацию: новая прокладка не исправляет дефекты цилиндра или головки. Перед окончательной сборкой необходимо убедиться, что каждая деталь лежит ровно, не выступает внутрь центрального отверстия и не закрывает каналы жидкостного охлаждения.

Головку и цилиндр затягивают в последовательности и с моментом, предусмотренными для конкретного двигателя. Неравномерное усилие способно нарушить прижим даже правильно подобранной прокладки. После сборки проверяют герметичность стыков, уровень охлаждающей жидкости и отсутствие внешних подтеков. Комплект подходит для плановой переборки верхней части двигателя и ремонта, при котором цилиндр или головка уже снимались: установка новых прокладок позволяет собрать соединения без повторного использования ранее обжатых деталей.
