Прокладка головки цилиндра 4T CB 125 (Viper)

Прокладка головки цилиндра для двигателя 4T CB 125

Прокладка предназначена для установки в стыке головки и цилиндра четырехтактного двигателя семейства CB 125, применяемого на мотоциклах Viper. Она формирует уплотнение по контуру соединения и вокруг камеры сгорания. Исправная деталь помогает удерживать давление внутри цилиндра и отделяет сопрягаемые зоны соединения в соответствии с конструкцией двигателя.

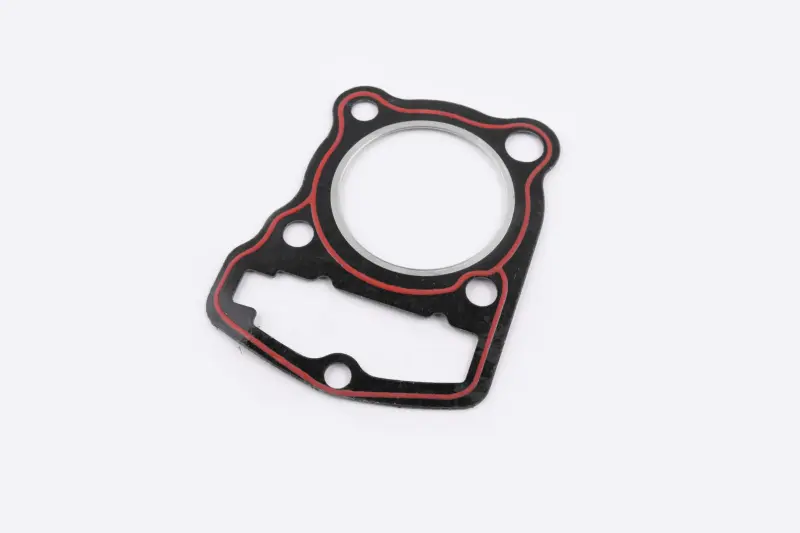

Форма прокладки рассчитана на определенное расположение шпилек, крепежных отверстий и каналов в головке и цилиндре. В конструкции предусмотрены большое круглое отверстие под цилиндр, несколько отверстий по периметру и фигурная нижняя часть. По рабочим контурам проходит дополнительная уплотнительная дорожка. Такое исполнение требует точного совмещения: прокладка должна свободно ложиться на шпильки, не перекрывать предусмотренные отверстия и полностью повторять посадочную плоскость.

Когда требуется замена

Прокладку меняют после снятия головки цилиндра, а также при повреждении или нарушении герметичности прежнего уплотнения. Поводом для диагностики могут быть снижение компрессии, следы прорыва газов в районе стыка, запотевание или подтекание по плоскости соединения, перегрев и нестабильная работа мотора. Эти признаки могут иметь и другие причины, поэтому перед ремонтом проверяют состояние головки, цилиндра, крепежа и сопрягаемых поверхностей.

Повторная установка уже обжатой или поврежденной прокладки нежелательна: после разборки она может не восстановить исходное прилегание. Новая деталь позволяет собрать соединение с целым контуром, однако результат ремонта зависит не только от самой прокладки. Загрязнение, остатки старого уплотнения, царапины, коррозия или деформация плоскостей способны помешать равномерному прижиму.

Как проверить совместимость

Обозначения 4T, CB 125 и Viper являются основными ориентирами, но у техники одной торговой марки встречаются разные двигатели и модификации. До установки сравните новую прокладку со снятой деталью и посадочными поверхностями двигателя. Проверять нужно наружный контур, диаметр центрального отверстия, расстояние между крепежными отверстиями, положение всех дополнительных вырезов и общую конфигурацию нижней части.

• Тип двигателя: четырехтактный.
• Семейство двигателя: CB 125.
• Назначение: уплотнение стыка головки и цилиндра.
• Применение: мотоциклы Viper с соответствующей модификацией двигателя.
• Конструкция: фасонная плоская прокладка с центральным отверстием, отверстиями под крепление и контурной уплотнительной дорожкой.

Рекомендации по установке

Работы выполняют на остывшем двигателе после демонтажа головки цилиндра. Посадочные плоскости аккуратно очищают от остатков прежней прокладки и загрязнений, не повреждая поверхности. Затем проверяют плоскостность деталей и состояние резьбы, совмещают все отверстия и устанавливают прокладку без перегибов. Герметик используют только тогда, когда это прямо предусмотрено технологией ремонта конкретного двигателя.

Крепеж головки затягивают равномерно, в установленной для двигателя последовательности и с моментом, указанным в его ремонтной документации. Произвольная или неравномерная затяжка может нарушить прижим и деформировать соединение. После сборки контролируют работу двигателя и отсутствие следов прорыва или подтекания по стыку. Точное совпадение геометрии и правильная подготовка плоскостей особенно важны для надежного результата ремонта.
