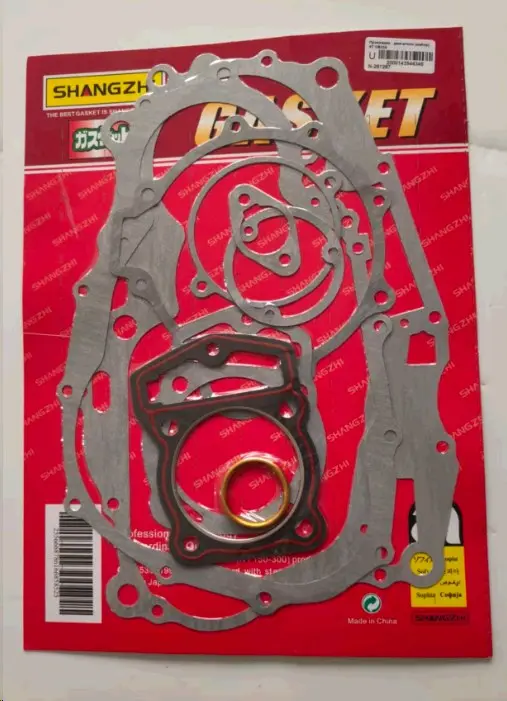

Набор прокладок двигателя 4T CB250

Набор прокладок двигателя 4T CB250 предназначен для уплотнения соединений при разборке и ремонте мотора. Обозначение 4T означает четырёхтактный двигатель. Прокладки устанавливаются между сопрягаемыми поверхностями: они удерживают масло внутри корпуса, а в соединении головки с цилиндром помогают сохранять герметичность камеры сгорания. При ремонте нужно подобрать уплотнение к каждому вскрытому стыку.

Какие уплотнения входят в набор

В наборе есть крупные контурные прокладки корпуса и крышек двигателя, прокладка головки цилиндра с круглым отверстием и красным контуром, а также малые фигурные прокладки. Отдельно предусмотрено кольцевое уплотнение. Детали отличаются очертаниями и расположением отверстий: каждую устанавливают на соответствующую ей поверхность, совмещая крепёж и проходные каналы.

Прокладка заполняет небольшие неровности стыка под прижимом крепежа. После затяжки и работы двигателя она обжимается, а при снятии крышки может порваться или остаться частями на металле. Поэтому при повторной сборке используют новое уплотнение нужного исполнения. Складывать две прокладки вместо одной или устанавливать новую поверх остатков старой нельзя: это меняет посадку деталей и мешает равномерному прижиму.

Когда нужна замена

Повод проверить прокладки — свежие масляные следы вдоль соединения, потёки после прогрева или повреждение уплотнения при разборке. Нарушение герметичности под головкой может сопровождаться прорывом газов, следами нагара у стыка и снижением компрессии. Такие признаки требуют проверки: масло способно стекать сверху, а потеря компрессии бывает связана и с другими деталями двигателя.

Что сверить при подборе

Сравните новую прокладку со снятой деталью и поверхностью, на которую она ложится. Проверьте наружный контур, число и расположение крепёжных отверстий, вырезы под направляющие и совпадение масляных каналов. Для прокладки головки особенно важны размер основного отверстия и положение соседних проходов. Толщину и исполнение выбирают по требованиям конкретного двигателя, учитывая, что старая прокладка уже обжата.

Одного похожего контура недостаточно. Смещённое отверстие может перекрыть подачу масла, а выступающий край — помешать правильной посадке. Не растягивайте прокладку на направляющих и не подрезайте её, чтобы приспособить к другому соединению. До разборки полезно определить, какие стыки предстоит вскрыть, и сопоставить нужные уплотнения с набором.

Особенности установки

Сопрягаемые поверхности очищают от остатков старой прокладки, не оставляя царапин и не допуская попадания мусора в двигатель. Осматривают плоскости, направляющие втулки и резьбу крепежа: новая прокладка не устранит трещину или деформацию крышки. Доступные после разборки сальники и уплотнительные кольца также проверяют на повреждения.

Прокладку укладывают без складок и смещения. Герметик применяют только там и в том количестве, где это предусмотрено порядком сборки двигателя: его избыток может попасть в каналы. Крепёж затягивают поэтапно, в установленной последовательности и с требуемым моментом. После сборки проверяют уровень масла и герметичность стыков при пробном запуске. Если течь сохраняется, ищут её причину, а не увеличивают затяжку наугад.
