Комплект прокладок глушителя 4T GY6 50 — 2 прокладки, 3 болта

Комплект прокладок глушителя для 4T GY6 50

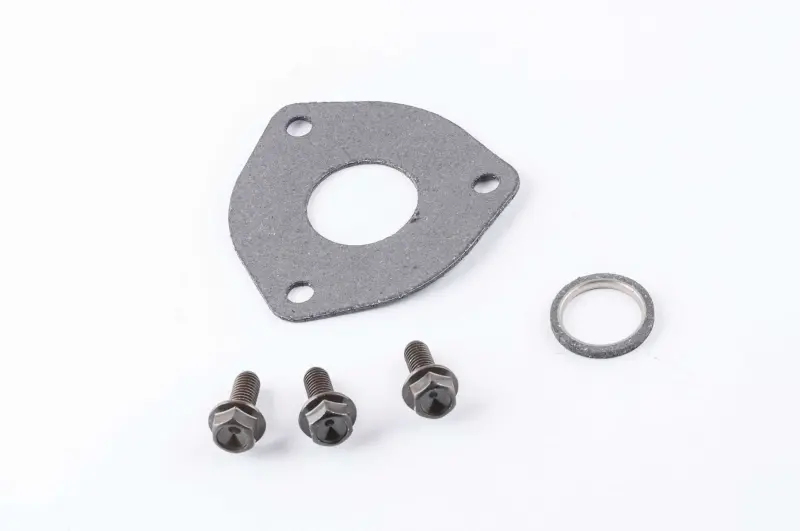

Набор предназначен для обслуживания выхлопной системы четырехтактного скутера с двигателем семейства GY6 50, также обозначаемым как 139QMB. В комплект входят две прокладки разной формы и три болта: кольцевая прокладка используется в круглом соединении выпускного тракта, а фигурная прокладка с тремя крепежными отверстиями устанавливается во фланцевом стыке. Такой состав позволяет подготовить необходимые уплотнения и крепеж для разборки и последующей сборки соответствующего варианта глушителя.

Назначение деталей

Прокладки закрывают зазоры между сопрягаемыми частями выпускной системы после затяжки крепления. Они нужны для плотного соединения выпускного канала, колена и глушителя в предусмотренных конструкцией местах. Исправное уплотнение помогает направлять отработавшие газы по выпускному тракту, не допуская их выхода через стыки. Три болта служат для крепления фигурного фланца с соответствующим расположением отверстий.

Комплект актуален при снятии глушителя, замене колена, разборке соединения для ремонта или устранении негерметичности. Поводом проверить прокладки могут быть следы копоти возле стыка, заметное изменение звука выпуска либо прорыв газов в зоне соединения. После разборки старые детали оценивают по форме и состоянию: смятая, прогоревшая, растрескавшаяся или деформированная прокладка уже не обеспечивает нормального прилегания.

Что необходимо сверить перед выбором

• Тип двигателя: комплект рассчитан на четырехтактную платформу GY6 50 / 139QMB.
• Конструкцию глушителя: в системе должны применяться кольцевое соединение и отдельный фланец под три точки крепления.
• Форму фигурной прокладки: сравните внешний контур, центральное проходное отверстие и расположение трех крепежных отверстий со снятой деталью.
• Кольцевую посадку: сопоставьте наружный и внутренний диаметры кольца с посадочным местом и старой прокладкой.
• Крепеж: проверьте количество, диаметр, шаг резьбы и рабочую длину штатных болтов. Точное совпадение этих параметров особенно важно, если резьбовые места ранее ремонтировались.

Обозначение GY6 охватывает несколько исполнений скутерных двигателей и выпускных систем, поэтому одного совпадения названия серии недостаточно. Надежнее подбирать набор одновременно по модели двигателя и геометрии соединений. Если на скутере установлен нестандартный, тюнинговый либо ранее замененный глушитель, ориентироваться следует на фактическую форму его фланцев и посадочных мест.

Рекомендации по установке

Монтаж выполняют на остывшей выпускной системе. После снятия глушителя сопрягаемые поверхности очищают от остатков прежних прокладок, нагара и загрязнений, не повреждая плоскости и посадки. Новые детали устанавливают без перекоса: кольцо должно ровно располагаться в своем посадочном месте, а отверстия фигурной прокладки — свободно совпадать с отверстиями фланца. Прокладка не должна перекрывать проход выпускного канала.

Перед сборкой проверяют состояние резьбы, фланца и самого колена. Погнутый фланец, поврежденная резьба или сильная коррозия крепежных мест требуют отдельного устранения: одна новая прокладка не исправит нарушение геометрии. Болты наживляют без усилия, после чего соединение подтягивают равномерно, не создавая перекоса. Усилие затяжки выбирают по сервисным данным конкретного скутера.

После установки двигатель запускают и проверяют оба соединения на признаки прорыва выхлопных газов и посторонний звук. Комплект подходит для планового ремонта штатной выпускной системы GY6 50 / 139QMB, когда требуются две прокладки разного типа и трехболтовое крепление. Правильная сверка геометрии перед покупкой помогает установить детали без доработки и восстановить плотность соединений.
