Привод спидометра в сборе VCH для JAWA 350 634/638

Привод спидометра VCH для JAWA 350

Механический привод в сборе предназначен для системы указания скорости на мотоциклах JAWA 350 типов 634 и 638. Деталь принимает вращение от механизма трансмиссии и передает его тросу, связанному со спидометром. Такое исполнение применяется при ремонте штатной системы, когда причиной отсутствующих, нестабильных или явно неправильных показаний становится изношенный привод, а не сам прибор или трос.

Назначение и конструкция

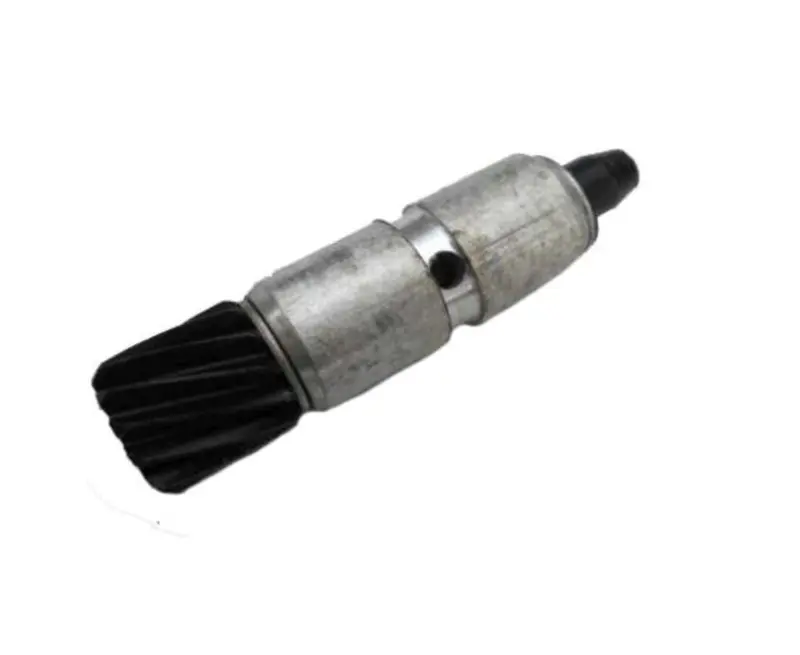

Привод представляет собой собранную деталь с цилиндрическим корпусом, валом, ведомой шестерней с косыми зубьями и выходным концом для соединения с тросом. В средней части корпуса предусмотрено поперечное отверстие. Компоновка рассчитана на установку в предусмотренное посадочное место картера и взаимодействие с ответной шестерней. При вращении промежуточного вала пара шестерен приводит вал спидометра, после чего крутящий момент передается через трос к указателю скорости.

Исполнение в сборе удобно для ремонта, при котором износ затронул не только зубья, но и вал, опорные поверхности либо корпус старой детали. Оно позволяет заменить привод целиком без подбора его отдельных деталей. Исправное сопряжение важно для равномерного вращения троса: поврежденные зубья, заметный люфт, заедание или перекос могут проявляться неподвижной стрелкой, рывками показаний либо посторонним механическим шумом.

Что проверить при выборе

Обозначения JAWA 350, 634 и 638 задают основную область применения, однако внутри этих семейств встречаются разные варианты приводов и передаточных пар. До установки необходимо сопоставить новую деталь со снятой и с конфигурацией конкретного мотоцикла. Особенно внимательно подбирают шестерню: число и профиль зубьев должны соответствовать ответной детали. Несовпадающая пара может не войти в зацепление, работать с повышенным сопротивлением или исказить показания спидометра.

• Модель мотоцикла: привод заявлен для JAWA 350 типов 634 и 638.
• Исполнение: сравните общую форму, длину, диаметры цилиндрических участков и расположение посадочных уступов.
• Шестерня: сверьте число зубьев, их направление и профиль со снятым приводом и ответной шестерней.
• Соединение с тросом: проверьте форму и размер выходного конца, а также соответствие наконечнику установленного троса.
• Фиксация: сопоставьте положение поперечного отверстия и способ удержания детали в картере.
• Состояние соседних деталей: убедитесь, что трос свободно вращается, а его наконечники и ответная шестерня не повреждены.

Установка и проверка после ремонта

Перед монтажом посадочное место очищают от загрязнений и остатков износа, затем осматривают ответные зубья. Привод должен входить в штатное положение без ударной нагрузки и принудительного перекоса. После фиксации проверяют свободное вращение механизма и правильную посадку троса. Если вал вращается туго или шестерни закусывает, запускать систему до устранения причины не следует: сначала повторно проверяют соответствие привода и положение деталей.

После сборки работу спидометра контролируют на небольшой скорости, обращая внимание на плавность стрелки и отсутствие постороннего шума. Если показания не появились, диагностику продолжают последовательно: проверяют привод, целостность и вращение троса, соединения его наконечников и сам прибор. Такой порядок помогает установить неисправную часть механической системы и не менять исправные детали без необходимости.
