Индикатор включённой передачи Delta, Alpha

Индикатор включённой передачи Delta, Alpha

Компактный прибор предназначен для отображения выбранной передачи на мопедах семейства Delta и Alpha. Во время движения водитель получает понятную цифровую подсказку и может контролировать положение коробки передач без попыток определить его только по оборотам двигателя или положению педали. Индикатор выполняет информационную функцию: он показывает текущую ступень после получения соответствующего сигнала от штатной системы мопеда, но не участвует в самом переключении.

Назначение и конструкция

Модель подходит для ремонта приборной части мопеда, восстановления отсутствующей индикации или замены повреждённого указателя. Такая деталь особенно актуальна, если прежнее табло перестало показывать номер передачи, работает нестабильно либо имеет повреждённый корпус, проводку или контакты. Исправная индикация помогает быстрее ориентироваться после остановки, перед началом движения и при последовательном переключении ступеней.

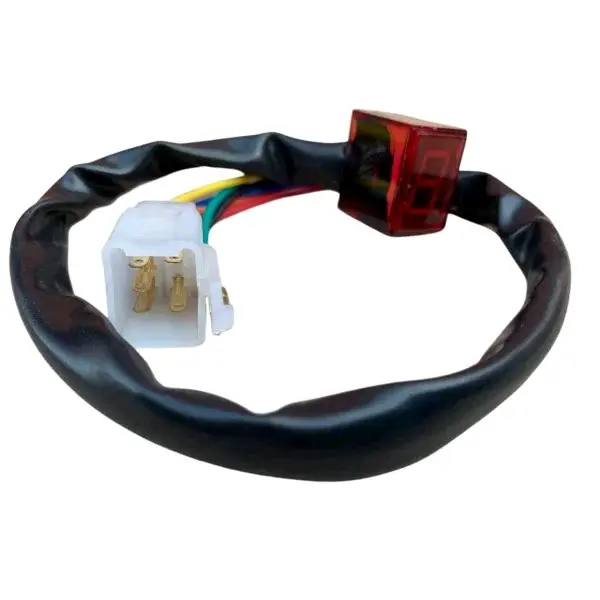

Конструкция включает цифровое табло в компактном красном полупрозрачном корпусе, присоединённый многожильный провод и штекерные контакты. Провод собран в общий защищённый жгут, поэтому индикатор устанавливается как единая деталь без раздельного подбора дисплея и соединительного кабеля. Формат корпуса рассчитан на размещение в приборной зоне, однако конкретное место фиксации зависит от исполнения панели мопеда.

Как правильно подобрать индикатор

Обозначение Delta или Alpha само по себе не исключает различий между годами выпуска, объёмами двигателя и вариантами проводки. Перед заказом индикатор необходимо сопоставить со старой деталью и ответной частью проводки. Основное внимание уделяют не цвету кабелей отдельно, а всей конфигурации соединения и назначению контактов.

• Модель и модификация мопеда: должны соответствовать применению индикатора для техники Delta или Alpha.
• Форма корпуса: сравните габаритный формат, направление установки и доступное место в приборной панели.
• Разъёмы: проверьте их геометрию, количество контактных позиций, расположение фиксаторов и тип ответных клемм.
• Проводной жгут: сопоставьте длину, направление выхода из корпуса и маршрут до штатного подключения.
• Распиновка: назначение каждого провода должно совпадать со схемой конкретного мопеда; одинаковый цвет изоляции не подтверждает одинаковую функцию.
• Система определения передачи: индикатор должен работать с установленным на технике датчиком и предусмотренной схемой сигналов.

Установка и проверка

Монтаж выполняют при отключённом питании бортовой сети. Корпус размещают так, чтобы цифра оставалась различимой с водительского места, а провод укладывают без натяжения, резких перегибов и контакта с подвижными либо сильно нагревающимися деталями. Штекеры соединяют только с подходящими ответными разъёмами. Если колодка не стыкуется свободно, перед переделкой контактов следует ещё раз проверить совместимость и схему подключения.

После монтажа последовательно проверяют показания во всех доступных положениях коробки. Каждой включённой ступени должна соответствовать правильная цифра, а индикация не должна исчезать при лёгком перемещении жгута или руля. Если номера отображаются в неверной последовательности, сначала сверяют распиновку, состояние контактов и соответствие датчика выбранному индикатору. Такой порядок проверки позволяет отличить ошибку подключения от неисправности табло.

Индикатор Delta, Alpha рационально выбирать по совокупности признаков: модели мопеда, конструкции корпуса, разъёмов и схемы контактов. Точное сопоставление со штатной деталью упрощает установку и обеспечивает корректное отображение передачи в повседневной эксплуатации.
