Панель приборов в сборе Yamaha BWS100 KOMATCU

Панель приборов KOMATCU в сборе для Yamaha BWS100 объединяет стрелочный спидометр, счётчик пробега, указатель уровня топлива и контрольные окна в одном корпусе. Она устанавливается перед водителем и позволяет следить за скоростью, пройденным расстоянием и запасом топлива. Такой узел выбирают взамен повреждённой панели, когда треснуло прозрачное покрытие, сломаны крепления или приборы перестали нормально показывать.

Устройство и показания

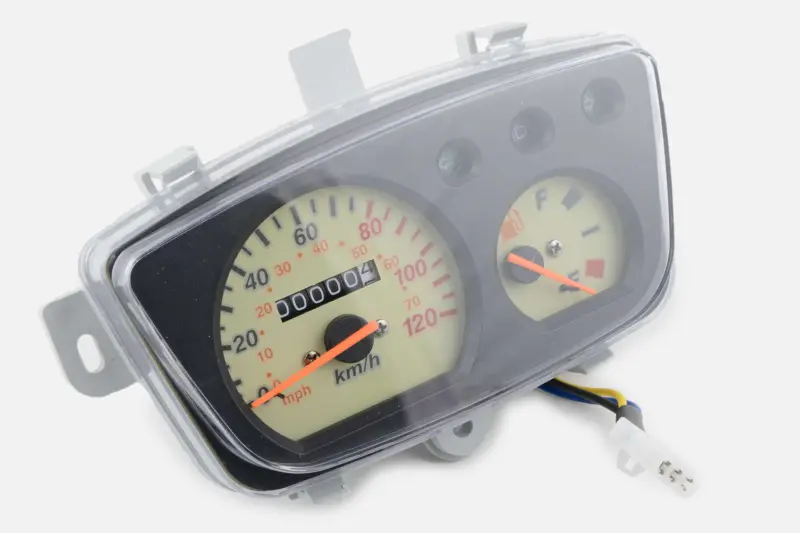

Крупный циферблат спидометра расположен слева, указатель топлива — справа. У приборов светлый фон и контрастные оранжевые стрелки, а над ними находятся окна контрольных индикаторов. На спидометре нанесены обозначения km/h и mph: они относятся к скорости в километрах и милях в час. При считывании скорости нужно ориентироваться на соответствующую шкалу, чтобы не перепутать единицы.

Пробег отображается в отдельном окошке с цифровыми барабанами. На указателе топлива обозначение F соответствует полному баку; красная зона помогает заметить приближение стрелки к нижней части шкалы. Прозрачная передняя крышка закрывает циферблаты. На корпусе предусмотрены крепёжные выступы, наружу выведены провода с разъёмом.

Когда требуется замена

Повод осмотреть панель — запотевание изнутри, трещины крышки, плохо различимые шкалы, заедающая стрелка или повреждённые места крепления. После удара корпус может держаться неплотно и дребезжать, а через нарушенные стыки внутрь попадает влага. Если одновременно перестали работать несколько показателей, сначала проверяют соединения и питание: причина может находиться вне самой панели.

Неподвижная стрелка скорости также требует проверки привода спидометра, а неверное показание топлива — датчика в баке и его подключения. Замена панели не устранит повреждение этих деталей. При разборке стоит осмотреть контакты на окисление, провода возле разъёма на переломы и места крепления на трещины.

Что сверить при подборе

• Контур корпуса и посадку в облицовке: панель должна занимать своё место без давления со стороны пластика.
• Расположение крепёжных выступов и отверстий: несовпадение нельзя компенсировать затягиванием винтов с усилием.
• Форму разъёма, число и расположение контактов, назначение проводов.
• Подключение привода спидометра с обратной стороны и расположение контрольных индикаторов.

Сравнивайте новую панель со снятой целиком, включая обратную сторону. Одинакового лицевого контура недостаточно: различия в подключении могут привести к неработающим индикаторам или ошибочным показаниям. Цвет проводов сам по себе не заменяет проверку их назначения.

Особенности установки

Работу начинают с выключенного зажигания и отключения аккумулятора. Освобождают облицовку, фиксируют расположение соединений, затем отсоединяют разъёмы и привод, если он подключён отдельно. Провода вытягивают за корпус разъёма, не за жилы. Панель снимают после освобождения крепежа, поддерживая её рукой.

При установке проводку укладывают без натяжения и защемления. Крепления затягивают равномерно, не деформируя корпус. До окончательной сборки облицовки проверяют подсветку, контрольные индикаторы и указатель топлива. Затем убеждаются, что при повороте руля проводка не натягивается; показания скорости и работу счётчика пробега проверяют во время короткой контрольной поездки.
