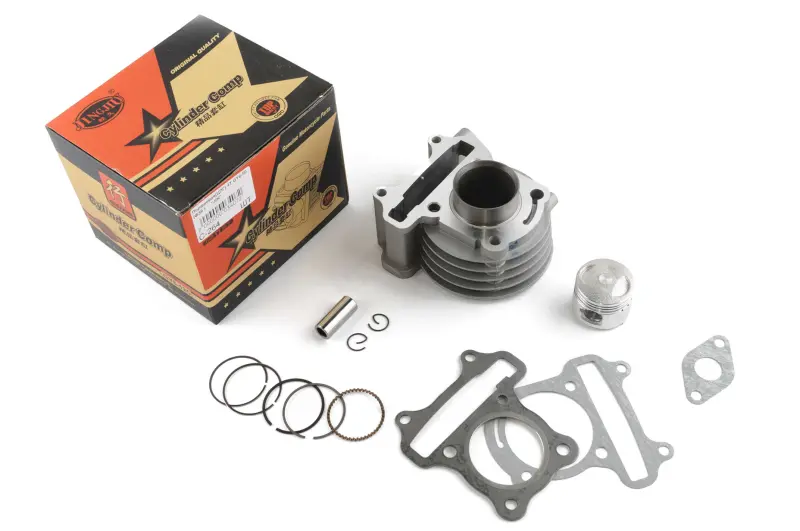

ЦПГ JIN для скутера GY6 50 4T Ø39 мм

ЦПГ JIN для двигателя GY6 50 4T, Ø39 мм

Цилиндро-поршневая группа предназначена для ремонта четырехтактных скутерных двигателей GY6 объемом 50 см³ со стандартным диаметром цилиндра 39 мм. Комплект используют при износе цилиндра, поршня или колец, когда двигатель теряет компрессию, хуже запускается, снижает тягу, начинает расходовать больше масла либо работает с посторонним механическим шумом. Замена сопряженных деталей одним комплектом позволяет восстановить верхнюю часть двигателя без перехода на цилиндр увеличенного диаметра.

Во время работы двигателя поршень перемещается внутри цилиндра, воспринимает давление газов и передает усилие через поршневой палец на шатун. Компрессионные кольца уплотняют пространство между поршнем и стенкой цилиндра, а маслосъемные кольца регулируют количество масла на поверхности цилиндра. Состояние этих деталей непосредственно связано с компрессией, запуском, расходом масла и ровностью работы двигателя. Наружное оребрение цилиндра рассчитано на применение в двигателе с воздушным охлаждением.

Состав и назначение деталей

• Цилиндр Ø39 мм образует направляющую поверхность для движения поршня и соответствует стандартной конфигурации GY6 50.
• Поршень и комплект колец работают совместно для сжатия смеси и контроля масла на стенках цилиндра.
• Поршневой палец диаметром 13 мм соединяет поршень с шатуном.
• Стопорные кольца удерживают палец в посадочном положении после сборки.

ЦПГ подходит для двигателей семейства 139QMA/1P39QMA и 139QMB/1P39QMB в четырехтактном исполнении с воздушным охлаждением, цилиндром 39 мм и пальцем 13 мм. При подборе ориентируйтесь прежде всего на код и конструкцию установленного двигателя, а не только на марку или модель скутера. Внешне похожая техника может иметь другой мотор, иной диаметр цилиндра или отличающиеся посадочные параметры.

Что проверить перед заказом

• четырехтактный тип двигателя и принадлежность к семейству GY6 50;
• обозначение двигателя 139QMA, 1P39QMA, 139QMB либо 1P39QMB;
• диаметр цилиндра и поршня 39 мм;
• диаметр поршневого пальца 13 мм;
• форму основания цилиндра, расположение крепежных отверстий и каналов;
• состояние головки цилиндра и сопрягаемых поверхностей.

Поводом для ремонта могут быть задиры на цилиндре или поршне, износ колец и поршневых канавок, повреждение днища поршня либо падение компрессии. Перед разборкой полезно выполнить диагностику: похожие симптомы также возникают из-за состояния клапанов, головки цилиндра, системы питания или зажигания. Такой подход помогает определить причину неисправности и не ограничиваться заменой деталей, которые сами по себе еще пригодны к работе.

Рекомендации по установке

Перед сборкой очистите посадочные поверхности и удалите остатки прежних прокладок. Проверьте состояние шатуна, отсутствие недопустимого люфта поршневого пальца и свободное движение деталей. Кольца устанавливают в предназначенные для них канавки с правильной ориентацией, а их замки разводят согласно схеме сборки двигателя. Стопорные кольца должны полностью войти в канавки поршня. Для соединения цилиндра с картером и головкой применяют новые подходящие прокладки; их наличие в конкретной комплектации следует проверить заранее.

После монтажа необходимо правильно выставить газораспределительный механизм, проверить свободное проворачивание коленвала и убедиться в отсутствии утечек. Резьбовые соединения затягивают в установленной производителем двигателя последовательности и с предусмотренным моментом. Если нет опыта ремонта четырехтактной головки и цилиндра, установку разумно поручить мастеру. Эта ЦПГ подходит для штатного ремонта GY6 50, когда требуется заменить изношенную поршневую группу с сохранением диаметра 39 мм и стандартной конфигурации двигателя.
