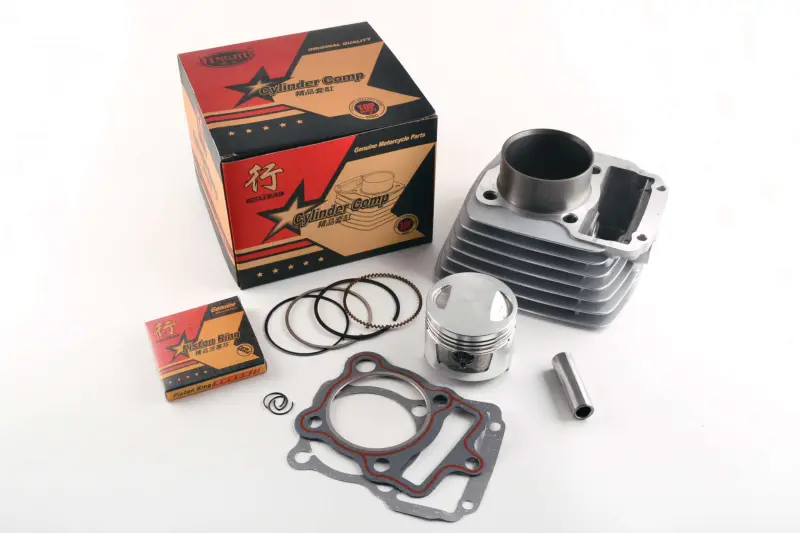

Цилиндро-поршневая группа 4T CG125 Ø56,5 мм, палец 15 мм

ЦПГ для четырехтактного двигателя CG125

Цилиндро-поршневая группа предназначена для ремонта верхней части четырехтактного двигателя семейства CG125. Основные параметры комплекта — диаметр цилиндра и поршня 56,5 мм и поршневой палец диаметром 15 мм. Такое сочетание размеров встречается не у всех модификаций CG125, поэтому ЦПГ подбирают по фактической конфигурации двигателя и демонтированных деталей, а не только по обозначению модели мотоцикла.

Во время работы двигателя поршень перемещается внутри цилиндра, воспринимает давление газов и через палец передает усилие на шатун. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, участвуют в поддержании компрессии и контролируют количество масла на поверхности цилиндра. Наружное оребрение цилиндра увеличивает площадь теплообмена и соответствует конструкции двигателя с воздушным охлаждением.

Состав комплекта

• Цилиндр: рассчитан на поршень диаметром 56,5 мм и имеет охлаждающие ребра.
• Поршень: совместим с цилиндром набора и рассчитан на палец диаметром 15 мм.
• Комплект колец: включает кольца, необходимые для уплотнения поршня в цилиндре и контроля масла.
• Поршневой палец и стопорные кольца: обеспечивают соединение поршня с шатуном и фиксацию пальца.
• Прокладки цилиндра: предназначены для сборки соединений в верхней части двигателя.

Когда требуется замена ЦПГ

Комплект применяют при ремонте двигателя после износа поверхности цилиндра, появления задиров, повреждения поршня либо канавок колец. Основанием для диагностики также могут быть снижение компрессии, затрудненный запуск, ухудшение тяги, посторонний механический шум или повышенный расход масла. Эти симптомы не определяют неисправность сами по себе: перед ремонтом необходимо проверить состояние цилиндра, поршня, колец и сопряженных деталей.

Как проверить совместимость

Перед заказом сравните диаметр цилиндра 56,5 мм и диаметр поршневого пальца 15 мм с деталями установленного двигателя. Для семейства CG125 существуют версии с пальцем 13 мм, которые не взаимозаменяемы с данным исполнением без дополнительной проверки конструкции. Также следует сопоставить высоту и наружную геометрию цилиндра, расположение крепежных отверстий, форму проходов, конфигурацию основания и поршня. Совпадение рабочего объема или названия CG125 без проверки этих признаков недостаточно.

Если двигатель ранее ремонтировали, ориентироваться только на заводское обозначение техники нельзя: в нем могли быть установлены другой цилиндр, шатун или поршень ремонтного исполнения. Надежный подбор выполняют после разборки и измерения старых компонентов. Отдельно проверяют состояние головки цилиндра, шатуна и посадочного места пальца — новый комплект не устраняет износ сопряженных деталей.

Подготовка к установке

Монтаж ЦПГ требует разборки верхней части двигателя и точного соблюдения порядка сборки. До установки очищают привалочные поверхности, проверяют плоскости соединений и отсутствие загрязнений в каналах. Кольца устанавливают в предназначенные для них канавки с правильной ориентацией, палец фиксируют стопорными кольцами, а прокладки размещают без смещения. Крепеж затягивают в последовательности и с моментом, предусмотренными документацией конкретного двигателя.

После сборки необходимо убедиться, что поршень перемещается без заеданий, а посторонние детали не остались внутри двигателя. Первичный запуск проводят только после восстановления смазки и выполнения всех регулировок, предусмотренных для установленной версии CG125. Комплект подходит для планового восстановления цилиндро-поршневой части и ремонта после повреждения, если размеры 56,5 мм и 15 мм, посадочная геометрия и исполнение двигателя полностью совпадают.
