Цилиндро-поршневая группа (ЦПГ) 4T CG250 Ø67,0 мм, палец 16 мм X-STG

Цилиндро-поршневая группа X-STG предназначена для четырёхтактного двигателя CG250. Размерное обозначение — Ø67,0 мм, диаметр поршневого пальца — 16 мм. Такой комплект используют при восстановлении цилиндра и поршневой после износа или повреждения. Цилиндр направляет движение поршня, кольца удерживают давление в камере сгорания и регулируют масляную плёнку на стенке, а палец соединяет поршень с шатуном.

Состав и устройство

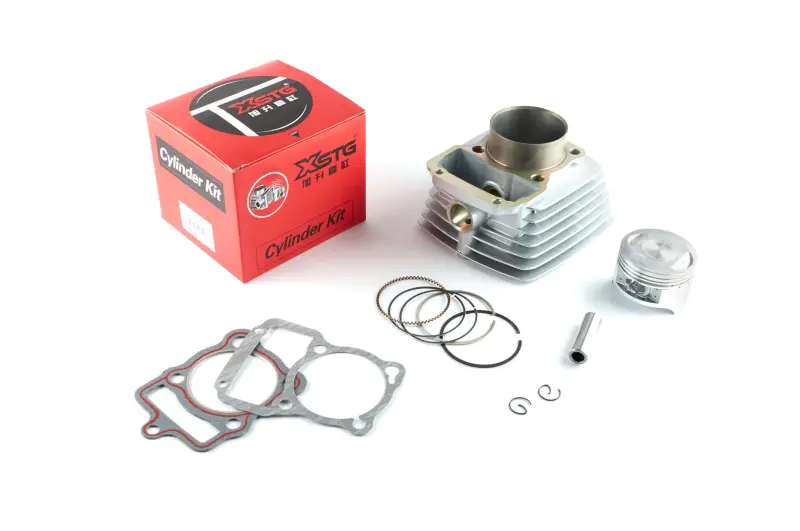

В набор входят цилиндр с наружными рёбрами охлаждения, поршень, поршневые кольца, палец, два стопорных кольца пальца и прокладки. Рёбра увеличивают поверхность отвода тепла от цилиндра. Кольца устанавливаются в канавки поршня, а стопоры удерживают палец от осевого смещения. Прокладки уплотняют соединения цилиндра с соседними деталями двигателя.

Замена цилиндра вместе с поршнем нужна, когда состояние рабочей поверхности уже не позволяет ограничиться установкой новых колец. Продольные задиры, выраженная выработка и повреждения поршня требуют проверки всей пары. Если поставить новые кольца в сильно изношенный цилиндр, расход масла и потеря компрессии могут сохраниться.

Когда проверять поршневую

Поводом для осмотра служат снижение тяги, затруднённый запуск, рост расхода масла, синий дым из выхлопа и посторонний стук. Эти признаки не определяют причину по отдельности: перед разборкой проверяют компрессию и уточняют, где теряется герметичность. После снятия цилиндра оценивают его поверхность, канавки поршня, кольца и посадку пальца. Перегрев, недостаток смазки и попадание пыли через впуск могут ускорять износ; причину повреждения нужно устранить вместе с заменой деталей.

Что сверить при подборе

Сопоставьте обозначение двигателя и размеры со снятой поршневой. Помимо диаметра цилиндра и пальца, проверьте общую высоту цилиндра, расположение крепёжных отверстий, посадку нижней части в картер и форму сопряжения с головкой. Отдельно сравните расположение каналов и контуры прокладок: совпадение двух основных диаметров ещё не обеспечивает правильную сборку.

У поршня сверяют форму днища, расстояние от оси пальца до днища и особенности юбки. Эти параметры влияют на положение поршня в верхней точке и зазоры до головки и клапанов. Ошибка в высоте или геометрии может привести к механическому контакту, а неподходящие прокладки — перекрыть каналы или нарушить герметичность. Размеры изношенных деталей оценивают измерительным инструментом, а не только прикладыванием друг к другу.

Особенности установки

При разборке защищают картер от грязи и мелких деталей, очищают привалочные поверхности от остатков прокладок. Заодно осматривают головку, посадку пальца в шатуне и крепёж. До сборки проверяют зазоры колец в цилиндре и их посадку в канавках по требованиям двигателя. Поршень ориентируют по его маркировке и инструкции, кольца устанавливают в нужные канавки, рабочие поверхности смазывают моторным маслом.

Стопоры пальца должны полностью сесть в канавки. Цилиндр опускают на поршень без усилия, аккуратно сжимая кольца; крепёж затягивают в последовательности и с моментом, установленными для двигателя. После сборки проверяют правильность фаз и свободное проворачивание механизма вручную. При первом запуске контролируют отсутствие течей и посторонних звуков, а нагрузку в период приработки выбирают по требованиям к ремонту двигателя.
