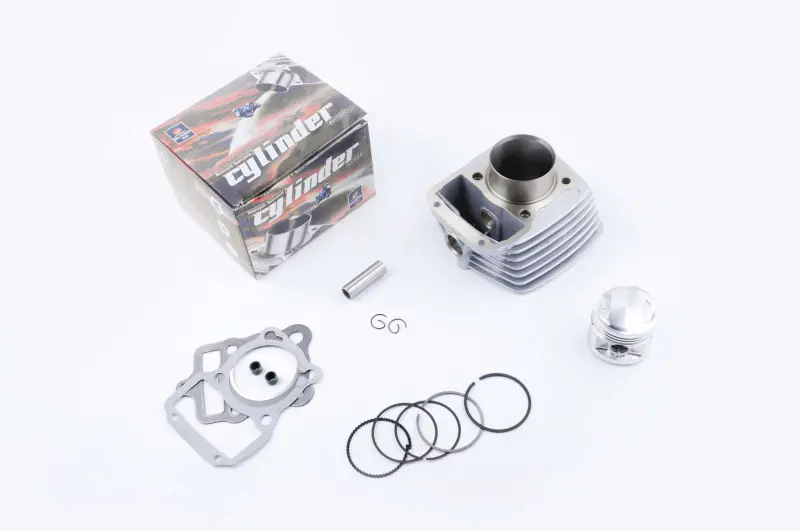

Цилиндро-поршневая группа 4T CG125 Ø56,5 мм, палец 15 мм, h 68 мм SUNY

Цилиндро-поршневая группа SUNY для 4-тактного двигателя CG125

Комплект предназначен для ремонта цилиндро-поршневой части четырехтактного двигателя типа CG125. Его основные установочные параметры — диаметр цилиндра 56,5 мм, диаметр поршневого пальца 15 мм и высота цилиндра 68 мм. Эти размеры определяют посадку деталей, поэтому перед заказом их необходимо сопоставить с демонтированной группой и параметрами конкретного двигателя.

Цилиндр направляет движение поршня, а поршневые кольца уплотняют пространство камеры сгорания. Во время работы двигателя поршень воспринимает давление газов и передает усилие через палец на шатун. Состояние сопряженных поверхностей и правильная посадка колец непосредственно связаны с компрессией, запуском двигателя, стабильностью его работы и расходом масла. Установка новой ЦПГ актуальна при износе цилиндра и поршня, появлении задиров, повреждении канавок колец, прогаре днища поршня, заклинивании или снижении компрессии из-за изношенных деталей.

Состав и основные параметры

• Тип: цилиндро-поршневая группа для четырехтактного двигателя.
• Обозначение двигателя: CG125.
• Диаметр цилиндра: 56,5 мм.
• Диаметр поршневого пальца: 15 мм.
• Высота цилиндра: 68 мм.
• Комплект деталей: цилиндр, поршень, поршневые кольца, палец, стопорные кольца и прокладки.

Как проверить совместимость

Одного обозначения CG125 недостаточно для безошибочного выбора: двигатели этой серии встречаются в нескольких конструктивных исполнениях. Сверьте диаметр цилиндра, размер пальца и высоту корпуса со снятыми деталями. Дополнительно сравните расположение крепежных шпилек, форму основания цилиндра, контуры прокладок, каналы смазки, конфигурацию поршня и расположение выемок на его днище. Все сопрягаемые поверхности и отверстия должны совпадать без доработки и принудительной посадки.

Не следует выбирать ЦПГ только по рабочему объему мотоцикла или внешнему сходству корпуса. Особенно важен палец диаметром 15 мм: другой размер не соответствует посадке в поршне и верхней головке шатуна. Высота 68 мм также должна совпадать с прежним цилиндром, поскольку она связана с положением поршня относительно головки и плоскости цилиндра. Если старые детали подвергались расточке или ранее заменялись, измерения нужно выполнять непосредственно по установленному комплекту и посадочным местам двигателя.

Рекомендации по установке

Перед сборкой очищают привалочные плоскости, проверяют состояние шатуна, отсутствие заметного люфта пальца и свободное движение колец в канавках поршня. Кольца устанавливают в предназначенные для них канавки с соблюдением их положения, а замки разводят согласно схеме сборки двигателя. Стопорные кольца пальца должны полностью войти в посадочные канавки. Цилиндр надевают без ударной нагрузки, не допуская повреждения колец о кромку.

Прокладки устанавливают на чистые ровные поверхности; отверстия прокладки не должны перекрывать каналы и крепежные точки. После сборки затяжку крепежа выполняют в последовательности и с моментом, предусмотренными для конкретного двигателя. До первого запуска проверяют подачу масла и правильность сборки сопряженных деталей. Такой подход помогает новой группе нормально приработаться и исключает повреждения, вызванные перекосом, недостаточной смазкой или ошибкой при установке колец.

Комплект SUNY подходит для планового восстановления и ремонта двигателя CG125 при условии полного совпадения размеров Ø56,5 мм, пальца 15 мм и высоты 68 мм. Точная проверка геометрии старой ЦПГ перед покупкой позволяет подобрать вариант без переделки посадочных мест.
