Цилиндро-поршневая группа 4T CB250 Ø65,5 мм, палец 15 мм, высота 81,5 мм

Цилиндро-поршневая группа 4T CB250 Ø65,5 мм

Комплект предназначен для ремонта одноцилиндрового четырехтактного двигателя типа CB250 с воздушным охлаждением. Цилиндр и поршень образуют сопряженную пару, внутри которой поршень совершает возвратно-поступательное движение, а кольца уплотняют пространство над ним. Исправное состояние этих деталей необходимо для формирования компрессии, стабильного запуска двигателя, нормального расхода масла и передачи усилия через поршневой палец на шатун.

Основные размеры комплекта: диаметр цилиндра и поршня 65,5 мм, диаметр поршневого пальца 15 мм, высота цилиндра 81,5 мм. Обозначение CB250 указывает на тип двигателя, однако одного названия модели для подбора недостаточно: моторы и мотоциклы с похожими торговыми обозначениями могут иметь разные версии цилиндров, крепежные схемы и размеры. Перед заказом необходимо сопоставить все три размера со снятыми деталями и техническими данными конкретного двигателя.

Состав и назначение деталей

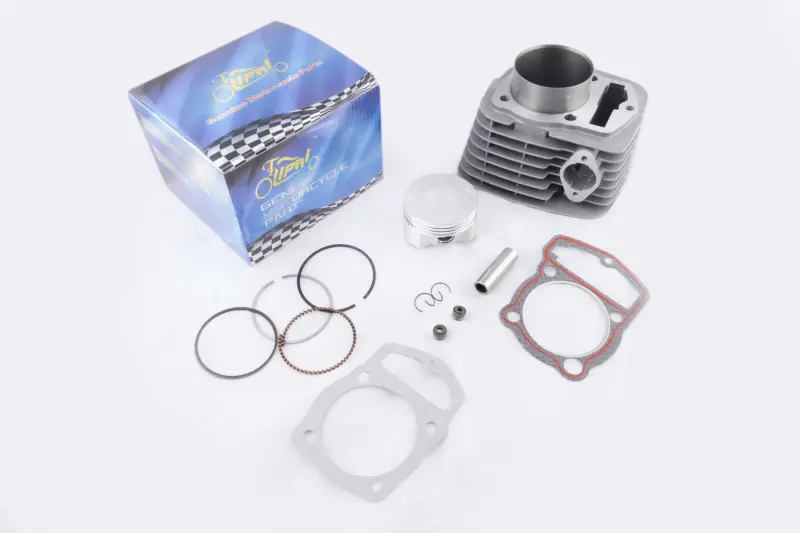

В набор входят цилиндр с наружными ребрами воздушного охлаждения, поршень, комплект поршневых колец, палец, стопорные кольца и прокладки цилиндра. Такой состав позволяет заменить основные сопряженные детали одновременно, не подбирая поршень и кольца отдельно от цилиндра. Прокладки предназначены для соединений в зоне основания цилиндра и головки; их контуры и расположение отверстий также следует сравнить со старым комплектом.

• Цилиндр Ø65,5 мм направляет движение поршня и отводит тепло через развитое наружное оребрение.
• Поршень и кольца участвуют в уплотнении камеры, поддержании компрессии и контроле масла на стенке цилиндра.
• Палец Ø15 мм и стопорные кольца обеспечивают шарнирное соединение поршня с шатуном и фиксацию пальца от осевого перемещения.
• Прокладки используются при сборке цилиндра с прилегающими деталями двигателя.

Когда требуется замена ЦПГ

Проверка цилиндро-поршневой группы необходима при снижении компрессии, затрудненном запуске, заметном расходе масла, дымности, постороннем механическом шуме или падении тяги. Основанием для замены также служат задиры на зеркале цилиндра и юбке поршня, повреждение днища, износ канавок колец либо превышение допустимых зазоров. Окончательное решение принимают после разборки, очистки и измерения деталей, поскольку похожие симптомы могут быть связаны и с другими частями двигателя.

Как проверить совместимость

Кроме диаметра 65,5 мм, пальца 15 мм и высоты 81,5 мм, сравните расстояние и расположение крепежных отверстий, форму основания цилиндра, контуры прокладок, технологические каналы и конфигурацию верхней плоскости. Проверьте посадку цилиндра в картер, соответствие поршня шатуну и отсутствие различий в форме днища. Если старый цилиндр уже растачивался или двигатель ремонтировался с деталями другого размера, ориентироваться только на обозначение CB250 нельзя.

Рекомендации по установке

Монтаж выполняют на чистые и проверенные сопрягаемые поверхности. До окончательной сборки контролируют зазор поршня в цилиндре, зазоры в замках колец и посадку пальца по нормативам конкретного двигателя. Кольца устанавливают в предназначенные для них канавки с правильной ориентацией, а палец надежно фиксируют стопорными кольцами. Трущиеся поверхности перед первым запуском смазывают моторным маслом. Крепеж головки затягивают в установленной производителем последовательности и с предусмотренным моментом. После ремонта двигатель эксплуатируют в щадящем режиме и контролируют уровень масла, температуру и отсутствие утечек.
