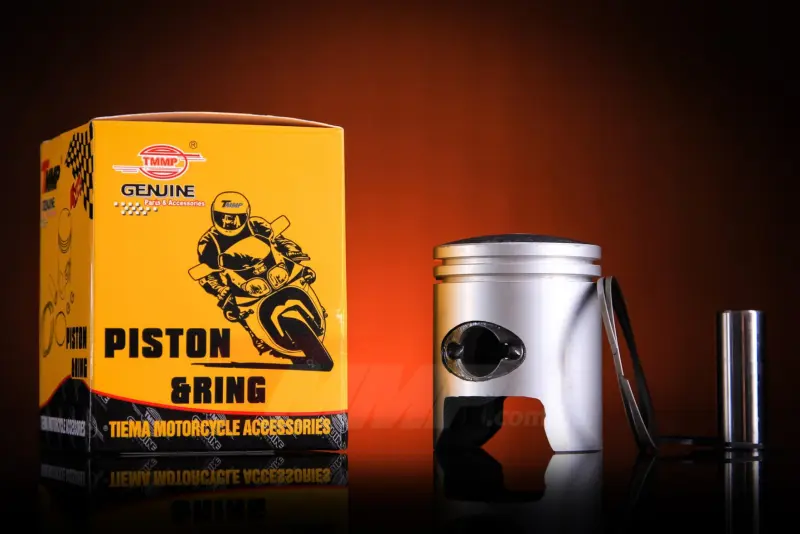

Поршень Suzuki Address AD 65 STD Ø44 мм (TM)

Поршень Suzuki Address AD 65 STD Ø44 мм (TM)

Поршень предназначен для цилиндро-поршневой группы скутера Suzuki Address AD 65. Диаметр 44 мм и исполнение STD определяют его место в размерном ряду: это стандартный вариант без ремонтного увеличения. Деталь движется внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через поршневой палец на шатун. От соответствия поршня фактическому состоянию цилиндра зависят компрессия, стабильность запуска и характер работы двигателя.

Конструкция включает днище, юбку, две канавки под поршневые кольца и поперечное отверстие под палец. Для этой размерной конфигурации в товарных каталогах указан палец диаметром 10 мм. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, поэтому при ремонте оценивают не только номинальный диаметр детали, но и состояние цилиндра, канавок, колец и сопряженных поверхностей. Даже правильное обозначение модели не заменяет измерений перед сборкой.

Как правильно подобрать поршень

• Проверьте модель двигателя. Поршень рассчитан на конфигурацию Suzuki Address AD 65; совпадение только марки скутера недостаточно, поскольку двигатели разных версий могут отличаться.
• Определите размер цилиндра. Значение Ø44 мм должно соответствовать результатам измерения рабочей поверхности. Обозначение STD означает стандартный размер, тогда как для расточенных цилиндров применяются ремонтные варианты увеличенного диаметра.
• Сверьте диаметр пальца. Для этой позиции подтвержден размер 10 мм. Одновременно проверяют посадку пальца в поршне и состояние верхней головки шатуна.
• Сравните геометрию со снятой деталью. До установки сопоставляют общую форму, высоту, расположение пальцевого отверстия, конфигурацию днища и кольцевых канавок. Эти параметры нельзя заменять одним измерением диаметра.
• Уточните состав набора. Название позиции обозначает поршень, поэтому наличие колец, пальца и стопорных деталей следует проверить до начала ремонта.

Когда требуется замена

Основанием для разборки цилиндро-поршневой группы становятся падение компрессии, затрудненный запуск, посторонний механический шум или ухудшение тяги. После демонтажа поршень осматривают на наличие задиров, повреждения днища, износа юбки и разбитых кольцевых канавок. Одновременно проверяют зеркало цилиндра: установка нового поршня в цилиндр с выраженной выработкой не устраняет причину неисправности и может привести к неправильному рабочему зазору.

Выбор между STD и ремонтным размером выполняют после точного измерения цилиндра. Если поверхность сохранила допустимую геометрию и номинальный диаметр, применяется стандартный поршень Ø44 мм. Если цилиндр уже растачивался или требует механической обработки, размер назначают по результату дефектовки, а не по прежнему обозначению детали. Для Suzuki AD 65 встречаются увеличенные варианты, поэтому ошибочная покупка стандартного поршня для обработанного цилиндра особенно нежелательна.

Проверка и установка

Перед сборкой очищают цилиндр и посадочные места, проверяют состояние поршневых колец, пальца, стопоров и верхней головки шатуна. Рабочий зазор между поршнем и цилиндром, зазоры колец и ориентацию детали определяют по требованиям к конкретному двигателю. Кольца устанавливают в предназначенные канавки без перекоса и чрезмерного усилия. Поршневой палец должен входить корректно, а его фиксаторы — надежно занимать свои посадочные места.

После установки коленчатый вал проворачивают вручную, контролируя свободное движение поршня без заеданий. Первый запуск проводят только после полной сборки и проверки систем двигателя. Поршень Suzuki Address AD 65 STD Ø44 мм подходит для ремонта с сохраненным стандартным размером цилиндра и требует обязательного контроля фактических измерений перед монтажом.
