Поршень Suzuki AD 100 ремонтный +0,25, Ø52,75 мм, палец 12 мм

Ремонтный поршень Suzuki AD 100 +0,25

Поршень предназначен для ремонта цилиндро-поршневой группы двухтактного скутера Suzuki AD 100 (Address 100). Диаметр 52,75 мм соответствует первому ремонтному размеру +0,25 мм, а отверстие рассчитано под поршневой палец диаметром 12 мм. Такая деталь применяется не при обычной замене в цилиндре стандартного размера, а после дефектовки и обработки цилиндра под соответствующий ремонтный диаметр.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и передает усилие через палец на шатун. Состояние его поверхности, канавок и колец связано с компрессией, запуском двигателя и устойчивой тягой. Замена требуется при задирах, повреждении днища, износе канавок, увеличенном зазоре или восстановлении изношенного цилиндра расточкой.

Размеры и комплект

• Применение: Suzuki AD 100 / Address 100 с двухтактным двигателем объемом 100 см³.
• Ремонтный размер: +0,25 мм, первый ремонт.
• Диаметр поршня: 52,75 мм.
• Диаметр пальца: 12 мм.

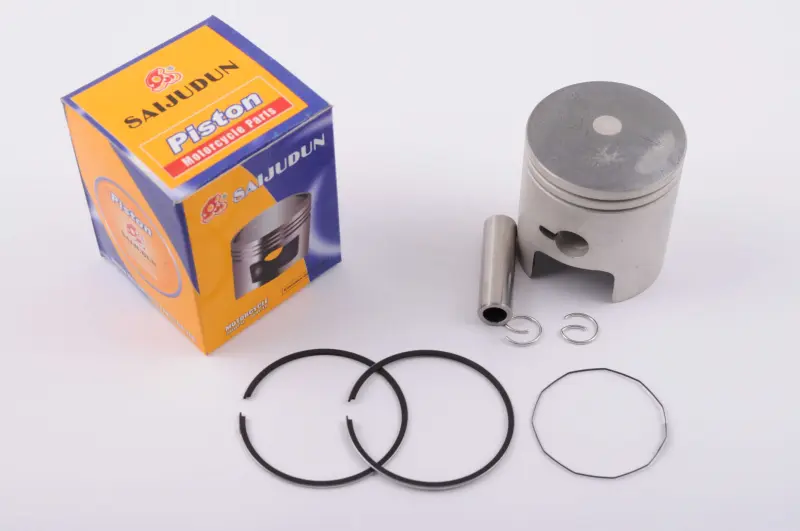

• Комплект: поршень, два поршневых кольца, палец и два стопорных кольца пальца.

Как правильно подобрать

Обозначение модели само по себе недостаточно для безошибочного выбора. Перед установкой необходимо измерить цилиндр нутромером в нескольких поясах и направлениях, оценить конусность, овальность и глубину повреждений. Размер 52,75 мм выбирают только тогда, когда состояние цилиндра позволяет обработать его под первый ремонт. Если цилиндр уже растачивали либо износ выходит за пределы этого размера, потребуется другое решение после измерений.

Также сравнивают высоту поршня, расположение пальца, форму днища и юбки, количество и положение канавок под кольца, а также расположение окон относительно старой детали. Для двухтактного двигателя особенно важны ориентация поршня и положение замков колец: кольца не должны разворачиваться так, чтобы их стыки попадали в окна цилиндра. Направление установки определяют по конструкции детали и ремонтным данным конкретного двигателя.

Подготовка к установке

Цилиндр обрабатывают с учетом фактического размера приобретенного поршня и требуемого монтажного зазора. Номинал 52,75 мм не заменяет контрольное измерение самой детали: окончательный размер цилиндра задают после промера поршня в предусмотренной контрольной точке. До сборки проверяют зазор колец в цилиндре, свободное перемещение колец в канавках, посадку пальца и надежную фиксацию обоих стопорных колец.

• Очистить цилиндр после механической обработки, исключив остатки абразива и металлической стружки.
• Проверить состояние шатуна, втулки или игольчатого подшипника верхней головки и посадочных мест пальца.
• Установить кольца в предназначенные для них канавки без чрезмерного растяжения и совместить их стыки с фиксирующими штифтами.
• Убедиться, что стопорные кольца полностью вошли в канавки и не могут выйти при движении поршня.

Этот поршень подходит для планового восстановления Suzuki AD 100, когда измерения подтверждают необходимость первого ремонтного размера. Точная расточка, проверка сопряженных деталей и правильная сборка помогают восстановить компрессию и избежать стука, прихвата или повторного повреждения цилиндро-поршневой группы.
