Поршень 2T TB60 / Suzuki Run, Ø43,25 мм, палец 10 мм, +0,25

Поршень 2T TB60 / Suzuki Run, Ø43,25 мм, палец 10 мм

Ремонтный поршень для восстановления цилиндро-поршневой группы двухтактного скутерного двигателя TB60 / Suzuki Run. Диаметр 43,25 мм соответствует исполнению +0,25, а отверстие рассчитано под поршневой палец диаметром 10 мм. Такой поршень устанавливают в цилиндр, который после диагностики и обработки подготовлен именно под этот ремонтный размер.

Исполнение +0,25 является первым ремонтным шагом относительно стандартного диаметра 43,00 мм для этой поршневой группы. Оно подходит для ремонта, при котором цилиндр расточен или отхонингован под поршень 43,25 мм. Если цилиндр сохранил стандартный размер либо ранее был обработан под другой ремонтный диаметр, потребуется поршень с соответствующими параметрами.

Во время работы двигателя поршень перемещается внутри цилиндра, воспринимает давление газов и через палец передаёт усилие на шатун. В двухтактном моторе поршень, кольца, цилиндр и палец работают как единая сопряжённая группа. Для нормальной сборки все эти детали должны совпадать по размеру и соответствовать конструкции двигателя. Устанавливать поршень 43,25 мм в цилиндр другого диаметра нельзя, поэтому перед заказом необходимо измерить цилиндр и проверить размер пальца.

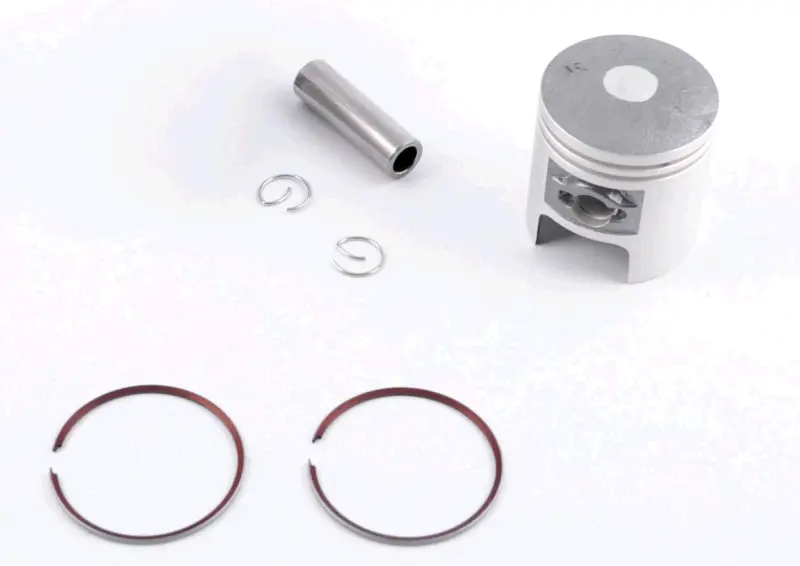

Комплектация

• поршень;
• два поршневых кольца;
• поршневой палец 10 мм;
• два стопорных кольца.

Комплект содержит основные детали, необходимые для установки поршня. Поршневые кольца размещаются в канавках и обеспечивают работу пары «поршень — цилиндр». Палец соединяет поршень с шатуном, а два стопорных кольца фиксируют его после сборки.

Как правильно подобрать поршень

При подборе нужно учитывать всю совокупность параметров: двухтактный тип двигателя, применение TB60 / Suzuki Run, диаметр поршня 43,25 мм, ремонтное исполнение +0,25 и палец 10 мм. Одного совпадения по модели скутера недостаточно. Фактический диаметр цилиндра определяют измерением, особенно если двигатель уже ремонтировался или история его обслуживания неизвестна.

Размер старого поршня можно использовать для предварительной сверки, однако окончательное решение принимают по результатам контроля цилиндра и сопряжённых деталей. Также следует убедиться, что узел шатуна рассчитан на палец диаметром 10 мм. Такой порядок подбора позволяет не смешивать компоненты стандартного и разных ремонтных размеров.

Рекомендации по установке

Перед сборкой цилиндр необходимо очистить и проверить, чтобы после расточки или хонингования внутри не осталось абразива. Мастер должен проконтролировать состояние цилиндра, канавок поршня, колец, игольчатого подшипника и шатуна. Изношенные либо повреждённые сопряжённые компоненты требуют внимания до окончательной сборки, поскольку их состояние напрямую влияет на работу установленного поршня.

Кольца устанавливают в предназначенные для них канавки и проверяют их свободный ход. Поршень располагают в положении, предусмотренном конструкцией конкретного двигателя. После соединения с шатуном палец фиксируют стопорными кольцами. Перед завершением монтажа необходимо ещё раз убедиться, что поршень, цилиндр, кольца и палец соответствуют друг другу по размеру.

Характеристики

• тип двигателя: 2T;
• применение: TB60 / Suzuki Run;
• диаметр поршня: 43,25 мм;
• ремонтный размер: +0,25;
• стандартный диаметр поршневой группы: 43,00 мм;
• диаметр поршневого пальца: 10 мм.

Этот комплект предназначен для ремонта уже подготовленного цилиндра и позволяет заменить основные элементы поршневого узла в согласованном размере. Точные размеры цилиндра и состояние остальных деталей двигателя определяют по фактическим измерениям перед установкой.
