Поршневой комплект 4T GY6 80 STD Ø47 мм

Поршневой комплект 4T GY6 80 STD Ø47 мм

Комплект предназначен для ремонта цилиндро-поршневой группы четырехтактного двигателя GY6 с цилиндром диаметром 47 мм. Поршень воспринимает давление газов после сгорания смеси и через палец передает усилие на шатун. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра, участвуют в сохранении компрессии и регулируют количество масла на рабочей поверхности. От состояния этих деталей зависят запуск двигателя, стабильность его работы, тяга и расход масла.

Обозначение STD указывает на стандартный размер. Такой вариант выбирают для цилиндра номинального диаметра 47 мм, если его состояние позволяет установку стандартного поршня без перехода на увеличенный ремонтный размер. Одного совпадения по названию модели скутера недостаточно: перед заказом необходимо определить тип установленного двигателя, измерить цилиндр и сопоставить геометрию нового и снятого поршней.

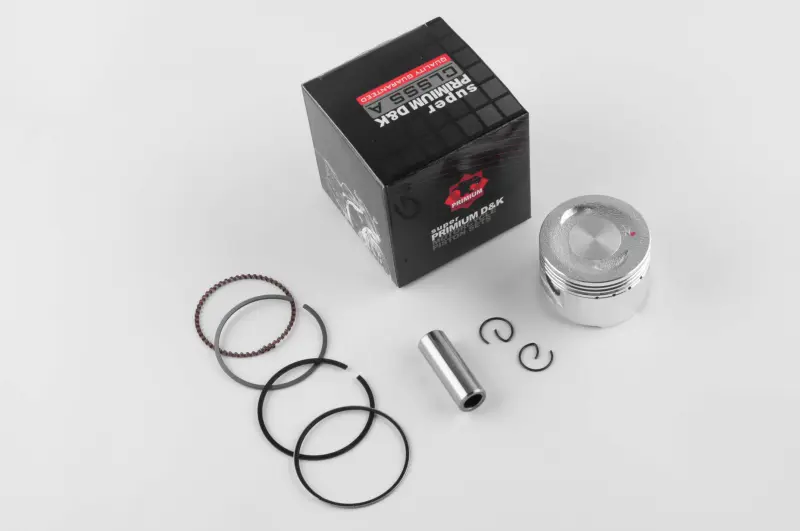

Состав и назначение деталей

• Поршень Ø47 мм — основная подвижная деталь цилиндро-поршневой группы для указанного диаметра цилиндра.
• Комплект колец — включает компрессионные и маслосъемные кольца, необходимые для уплотнения камеры сгорания и контроля масла на стенке цилиндра.
• Поршневой палец — соединяет поршень с верхней головкой шатуна; для комплектов этого типа подтвержден диаметр 13 мм.
• Два стопорных кольца — удерживают палец от осевого смещения после установки.

Комплектный формат удобен при плановом ремонте: сопряженные детали устанавливаются одновременно, поэтому не требуется отдельно подбирать кольца, палец и стопоры к поршню. При этом цилиндр, прокладки и другие детали двигателя в состав этого комплекта не входят.

Как правильно подобрать

Основные критерии выбора — четырехтактная конструкция двигателя GY6, диаметр цилиндра 47 мм, стандартный размер STD и поршневой палец диаметром 13 мм. Дополнительно сравните со старым поршнем общую высоту, расстояние от оси пальца до днища, форму днища, расположение и глубину клапанных выборок, ширину канавок под кольца и длину пальца. У двигателей сходного семейства могут встречаться отличия поршневой геометрии, поэтому совпадение одного диаметра не подтверждает полную взаимозаменяемость.

Перед выбором стандартного поршня цилиндр следует измерить в нескольких поясах и направлениях. Задиры, выраженная выработка, овальность или конусность требуют оценки цилиндра и выбора способа ремонта. Установка нового поршня в изношенный либо поврежденный цилиндр сама по себе не устраняет причину низкой компрессии и может привести к неправильному рабочему зазору.

Рекомендации по установке

Монтаж выполняют на чистых деталях после проверки цилиндра, шатуна и посадки пальца. До сборки контролируют зазор колец в цилиндре и их посадку в канавках по требованиям для конкретного двигателя. Кольца устанавливают в правильной последовательности и ориентации, не допуская чрезмерного растяжения. Замки распределяют согласно ремонтной документации двигателя. Палец и трущиеся поверхности смазывают моторным маслом, а стопорные кольца полностью заводят в канавки; их разрыв не располагают напротив монтажного выреза.

После сборки коленчатый вал проворачивают вручную, проверяя свободный ход поршня и отсутствие заеданий. Комплект подходит для восстановления двигателя при износе поршня, повреждении канавок, залегании или поломке колец, задирах и снижении компрессии — при условии, что цилиндр соответствует стандартному размеру 47 мм и всем перечисленным присоединительным параметрам.
