Поршень TNT 2T TB 60 / Suzuki RUN, ремонт 1,00, Ø44 мм, палец 10 мм

Ремонтный поршень TNT для 2T TB 60 и Suzuki RUN

Поршень ремонтного размера 1,00 предназначен для цилиндро-поршневой группы двухтактных двигателей TB 60 и Suzuki RUN. Его диаметр составляет 44,00 мм, а диаметр поршневого пальца — 10 мм. Такой размер применяют при восстановлении цилиндра, когда стандартный поршень уже не обеспечивает требуемого сопряжения из-за износа поверхности или цилиндр обработан под увеличенный диаметр.

Во время работы двигателя поршень перемещается внутри цилиндра, участвует в сжатии топливовоздушной смеси и через палец передает усилие на шатун. Поршневые кольца уплотняют зазор между поршнем и стенкой цилиндра. Состояние этих деталей влияет на компрессию, уверенный запуск и стабильную работу двигателя. Ремонтный поршень устанавливают не только после явной поломки: основанием для ремонта также могут стать задиры, повышенный зазор, износ канавок под кольца, повреждение днища или результаты измерения цилиндра, показывающие необходимость расточки.

Размер и состав поршневого комплекта

• Диаметр поршня: 44,00 мм.
• Ремонтный размер: 1,00.
• Диаметр поршневого пальца: 10 мм.
• Тип двигателя: двухтактный.
• Применение: TB 60 и Suzuki RUN.

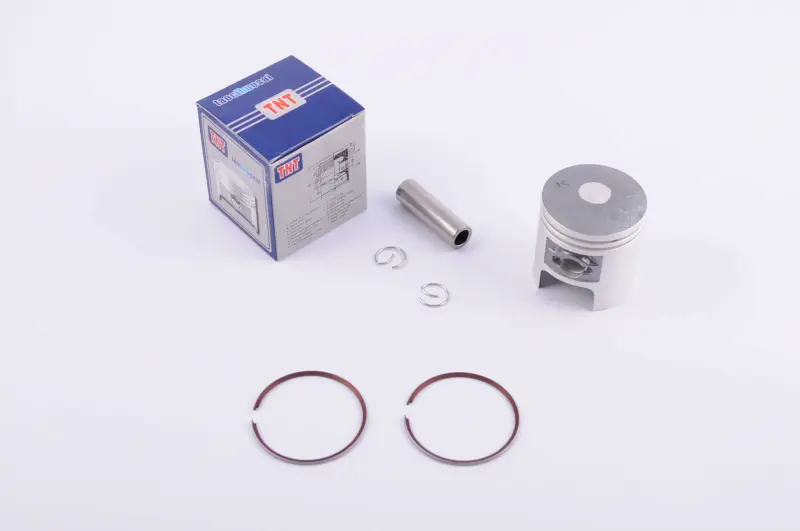

• Комплект: поршень, два поршневых кольца, палец и два стопорных кольца.
• Бренд: TNT.

Обозначение 1,00 указывает на увеличенный ремонтный размер относительно стандартного поршня Ø43,00 мм для этой серии. Поэтому вариант Ø44,00 мм нельзя выбирать только по названию модели скутера. Он должен соответствовать фактическому диаметру уже обработанного цилиндра и необходимому монтажному зазору. Если в двигателе сохранился стандартный цилиндр либо ранее применялся другой ремонтный размер, поршень 44,00 мм без соответствующей обработки не подойдет.

Как правильно подобрать

Перед покупкой измеряют цилиндр в нескольких поясах и направлениях, оценивают его износ, овальность и конусность. Затем определяют, допускает ли цилиндр расточку до нужного размера. Сверить следует диаметр поршня, диаметр пальца, форму днища, расположение замков колец, высоту поршня и положение отверстия под палец. Эти параметры должны соответствовать снятой детали и конфигурации двигателя. Совпадение только диаметра не подтверждает полную взаимозаменяемость с поршнями для других моделей.

Размер цилиндра и рабочий зазор задаются по результатам измерения конкретной пары «цилиндр — поршень». Расточку и окончательную обработку цилиндра выполняют с учетом фактического диаметра нового поршня, а не только номинального обозначения 44,00 мм. Это позволяет получить правильное сопряжение после ремонта и избежать как чрезмерного люфта, так и слишком плотной посадки.

Установка и проверка после ремонта

Монтаж выполняют на чистых деталях после проверки цилиндра, шатуна и посадки пальца. До сборки контролируют зазор в замках колец и свободное движение колец в канавках. Кольца устанавливают с учетом положения фиксирующих штифтов в поршне; их замки не должны попадать в окна цилиндра. Стопорные кольца пальца необходимо полностью посадить в канавки, не деформируя их при установке.

Одновременно стоит проверить состояние игольчатого подшипника верхней головки шатуна, цилиндра и уплотнений, поскольку износ соседних деталей способен сократить ресурс нового поршня. После сборки коленчатый вал проворачивают вручную, убеждаясь в свободном ходе без заеданий и постороннего контакта. Поршень TNT Ø44,00 мм подходит для ремонта TB 60 или Suzuki RUN только после точного размерного контроля и подготовки цилиндра под ремонт 1,00.
