Натяжители приводной цепи JAWA, пара

Натяжители приводной цепи JAWA, пара

Комплект предназначен для регулировки положения заднего колеса и требуемого провиса приводной цепи на мотоцикле JAWA. Натяжители устанавливаются с двух сторон задней маятниковой вилки и работают совместно: равномерное перемещение левой и правой стороны оси позволяет натянуть цепь без перекоса колеса. Детали нужны при обслуживании цепной передачи, установке заднего колеса или замене поврежденных штатных натяжителей.

Назначение и принцип регулировки

Натяжитель воздействует не на цепь непосредственно, а задает продольное положение оси заднего колеса в маятнике. При вращении регулировочных винтов колесо постепенно смещается, расстояние между ведущей и ведомой звездочками изменяется, а провис цепи приводится к значению, предусмотренному руководством конкретного мотоцикла. Парная схема регулировки необходима для сохранения правильного положения колеса относительно продольной оси мотоцикла.

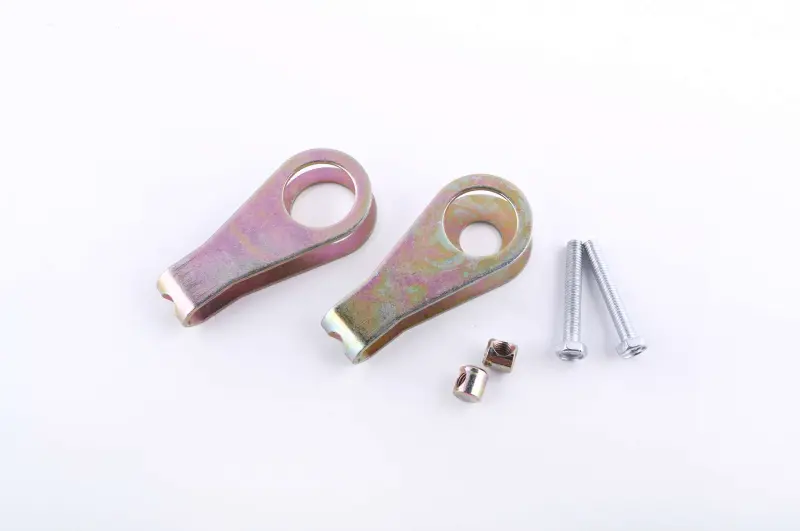

Конструкция включает левую и правую профилированные пластины с крупными отверстиями под ось заднего колеса и участками для работы регулировочных винтов. Натяжители рассчитаны на установку по обе стороны маятника. Такая компоновка дает возможность перемещать ось небольшими контролируемыми шагами и фиксировать полученное положение после окончательной затяжки крепежа.

Что проверить при выборе

• Модель и исполнение JAWA. Название марки само по себе недостаточно: у мотоциклов разных серий могут отличаться маятник, ось и форма штатных деталей.
• Форму старых натяжителей. Сопоставьте контур пластин, направление загиба, расположение упора и способ взаимодействия с маятником.
• Посадку на ось. Отверстие должно соответствовать оси заднего колеса и свободно занимать предусмотренное конструкцией место без доработки.
• Регулировочную часть. Сверьте длину винтов, резьбу, тип опорной части и доступный диапазон перемещения.
• Левую и правую стороны. Детали устанавливаются парой; перед монтажом разложите их по сторонам в соответствии с расположением снятых компонентов.

Установка и настройка

Регулировку выполняют на устойчиво установленном мотоцикле. Сначала ослабляют крепление оси заднего колеса и стопорные гайки натяжителей. Затем оба регулировочных винта подтягивают постепенно и на одинаковую величину. Этот порядок помогает перемещать колесо равномерно, контролировать его положение и не перетянуть одну сторону раньше другой.

Провис цепи выставляют по руководству именно для обслуживаемой модели JAWA. Чрезмерное натяжение создает лишнюю нагрузку на цепь, звездочки и связанные с ними опоры, а слишком большой провис ухудшает работу передачи. После настройки затягивают стопорные гайки и крепление оси, после чего повторно контролируют провис и положение колеса. Если одновременно снимались колесо, тормозные детали или кожух цепи, необходимо также проверить правильность их сборки и свободное вращение колеса.

Когда требуется замена

Новые натяжители устанавливают вместо деталей с деформированными пластинами, поврежденной резьбой, сорванными гранями регулировочного крепежа либо износом опорных участков. Причиной замены также становится невозможность надежно зафиксировать выбранное положение оси или выполнить одинаковую регулировку с обеих сторон. Использование пары помогает не сочетать детали с разной геометрией и различным остаточным диапазоном настройки.

Перед заказом сравните комплект со снятыми натяжителями и конструкцией маятника вашего мотоцикла. Особенно внимательно проверьте геометрию пластин, посадочное отверстие и параметры резьбовой регулировки. Точное совпадение этих признаков обеспечивает штатную установку и позволяет корректно настроить приводную цепь после ремонта.
