Переходник карбюратора ЯВА 350 (железо/резина) VCH

Переходник карбюратора ЯВА 350 (железо/резина) VCH соединяет карбюратор с впуском двигателя и обеспечивает проход топливно-воздушной смеси. Плотность этого соединения влияет на работу мотора: через трещины и неплотное прилегание во впуск может попадать лишний воздух. Поэтому при замене важны не только подходящие крепления, но и состояние посадочных поверхностей.

Устройство и назначение

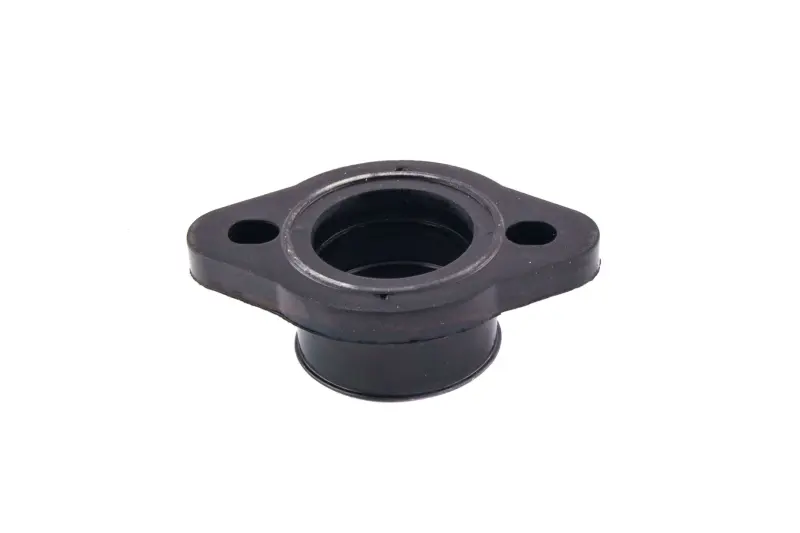

Деталь выполнена из железа и резины. Она имеет фланец с двумя крепёжными отверстиями, центральный проход и короткую цилиндрическую часть. Фланец задаёт положение переходника на ответной поверхности, а цилиндрическая часть служит для сопряжения с соседней деталью впуска. При подборе нужно учитывать обе стороны соединения: совпадение отверстий само по себе ещё не означает правильную посадку карбюратора.

Когда нужна замена

Поводом снять и проверить переходник становятся трещины, надрывы возле креплений, затвердевшая резина, деформация фланца или ослабленная посадка. Особенно внимательно осматривают места, которые изгибаются при установке и воспринимают нагрузку от карбюратора. Если резиновая часть отходит от металлической, сохранять такое соединение дополнительной затяжкой не стоит: повреждённую деталь заменяют.

Негерметичность впуска может сопровождаться неустойчивым холостым ходом, затруднённым запуском и изменением оборотов без поворота ручки газа. Эти признаки сами по себе не доказывают неисправность переходника, но дают основание проверить его вместе с прилегающими соединениями. Установка новой детали помогает устранить утечку именно в этом месте; регулировка карбюратора не заменяет восстановление плотности стыка.

Что сверить при подборе

Сравните снятый переходник с заменой: форму фланца, расстояние между центрами крепёжных отверстий, их диаметр, расположение центрального канала, длину и диаметр цилиндрической части. Проверьте также толщину фланца и глубину сопряжения. Разница в этих параметрах может сместить карбюратор, оставить зазор в стыке или создать натяг, из-за которого резина будет постоянно деформирована.

Ориентируйтесь на фактически установленный карбюратор и ответную часть впуска, особенно если мотоцикл уже переделывали. Каналы должны совмещаться, а крепления — сходиться без растягивания и перекоса переходника. Посмотрите, хватает ли места для корпуса карбюратора и не приходится ли тянуть к нему соседний патрубок. Принудительная установка детали с другой геометрией нагружает соединение и способствует появлению трещин.

Особенности установки

Работайте на остывшем двигателе. Освободите доступ к соединению и поддержите карбюратор, чтобы его вес не тянул переходник при снятии. После разборки уберите загрязнения и остатки старого уплотнения с прилегающих поверхностей, не допуская их попадания во впуск. Осмотрите крепёж, ответные посадочные места и соседний патрубок; повреждённые уплотнения и крепления заменяют вместе с изношенной деталью.

Сначала совместите переходник с каналом и отверстиями, затем равномерно затяните крепёж по требованиям руководства мотоцикла. Не пытайтесь убрать перекос чрезмерной затяжкой и не наносите герметик без предусмотренной для этого соединения необходимости. После сборки убедитесь, что карбюратор закреплён без натяга, резина не зажата краями соседних деталей, а стык сохраняет плотность. Проверку герметичности выполняйте без распыления горючих жидкостей на работающий двигатель.
