Ножка переключения передач 4T CВ150 AMG со складным наконечником

Ножка переключения передач 4T CВ150 AMG — наружный рычаг, которым водитель переключает передачи ногой. Она устанавливается на вал переключения и передаёт ему движение от обуви. Такую деталь меняют, если прежний рычаг погнулся после падения, ослаб на посадке или его наконечник больше не даёт уверенно подхватывать и нажимать лапку.

Конструкция и работа

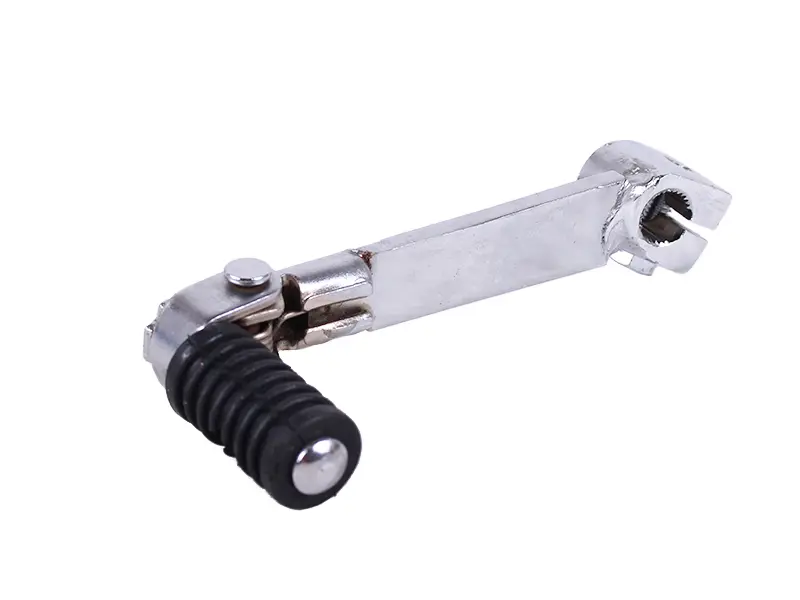

У рычага вытянутое плечо, разрезное посадочное отверстие с внутренними шлицами и складной наконечник на шарнире. На конце расположена чёрная рифлёная накладка: с ней обуви удобнее удерживать контакт при переключении. Корпус серебристого цвета. Шарнир позволяет наконечнику отклоняться относительно плеча; при проверке детали он должен двигаться без заеданий и чрезмерного бокового люфта.

Шлицевое соединение задаёт положение лапки на валу, а стяжное крепление удерживает её на посадке. Если соединение разболталось, часть движения ноги уходит в свободный ход рычага. Сильно изношенные шлицы могут проскальзывать, поэтому попытка компенсировать износ одной лишь затяжкой не решает проблему. Повреждённый наконечник, изношенная накладка или погнутое плечо тоже мешают точно работать ногой.

Что сверить при подборе

Сравните новую ножку со снятой: посадочный диаметр, число и профиль шлицов, ширину зажимной части и расположение стяжного крепления. Соединение должно соответствовать валу без растачивания отверстия, забивания рычага и самодельных прокладок. Даже небольшое несоответствие посадки может привести к люфту и повреждению шлицов на валу.

Затем сопоставьте длину плеча, его изгиб и вылет наконечника относительно посадочного отверстия. От этой геометрии зависит, окажется ли лапка в удобном месте возле подножки. Слишком близко расположенный наконечник трудно подхватывать носком, а неверный изгиб может привести к контакту рычага с крышкой двигателя или соседними деталями. Учитывайте и рабочий ход: рычагу нужно свободное пространство при движении вверх и вниз.

Установка и проверка

До снятия старой ножки отметьте её положение на валу, если оно было удобным. Ослабьте стяжное крепление и снимите рычаг без ударов по валу. Очистите посадку, осмотрите шлицы и крепёж. Скруглённые грани шлицов, трещины зажимной части и повреждённая резьба требуют внимания до установки новой детали. Заодно проверьте область выхода вала: следы масла возле уплотнения и заметный люфт самого вала нельзя устранить заменой одной лапки.

Установите рычаг в нужном угловом положении, соблюдая глубину посадки и положение крепежа, предусмотренные конструкцией. Затяните соединение по требованиям руководства к технике. Не разжимайте посадочную часть чрезмерно и не притягивайте перекошенную ножку болтом. Проверьте зазоры до подножки и крышки двигателя, доступность наконечника для обуви и свободный возврат рычага. После первых переключений повторно убедитесь, что ножка не смещается на валу. Если затяжка не убирает люфт, проверьте соответствие и состояние шлицевого соединения.
