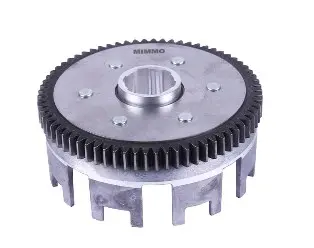

Корзина сцепления 4T CB250 AMG

Корзина сцепления 4T CB250 AMG — наружная часть сцепления, которая принимает вращение от двигателя и передаёт его пакету дисков. Обозначение 4T указывает на четырёхтактный двигатель. Корзина удерживает наружные выступы фрикционных дисков: при включённом сцеплении они вращаются вместе с ней, а при выключении должны свободно перемещаться вдоль направляющих. От состояния этих поверхностей зависит, насколько ровно сцепление включается и полностью ли разъединяет двигатель и коробку передач.

Конструкция и причины замены

Деталь имеет наружный зубчатый венец, центральную посадочную часть и открытые пазы по окружности корпуса. Венец участвует в передаче вращения, а промежутки между выступами корзины служат направляющими для дисков. При подборе важна геометрия обеих частей: совпадения общего диаметра недостаточно, если отличаются зубья, посадка или глубина размещения пакета.

Характерная причина замены — выработка на боковых поверхностях направляющих. Выступы дисков постепенно оставляют на них ступеньки, за которые пакет может цепляться при перемещении. Это проявляется рывками при трогании, затруднённым выключением сцепления или стремлением мотоцикла двигаться при выжатом рычаге. Такие симптомы возможны и при других неисправностях, поэтому корзину оценивают после разборки. Трещины, сколы зубьев и повреждения посадочной поверхности также требуют внимания.

Что сверить со снятой корзиной

Ориентируйтесь на обозначение двигателя CB250 и конструкцию установленного сцепления. Сравните наружный диаметр и высоту корзины, число и форму зубьев венца, его положение относительно корпуса, устройство центрального отверстия и опорных поверхностей. Затем проверьте количество, ширину и глубину пазов под выступы дисков. Различия в этих местах могут помешать сборке либо ограничить ход пакета, даже если корзина помещается под крышкой.

Отдельно сопоставьте места установки втулок, шайб и других деталей, которые снимаются вместе с корзиной. Проверьте, что фрикционные диски подходят к направляющим и могут перемещаться без закусывания. Старую корзину удобно использовать как образец, но изношенные участки не должны становиться ориентиром для допустимого зазора. Размеры и пределы износа проверяют по документации конкретного двигателя.

Установка и проверка

При замене запомните расположение снятых шайб и втулок, извлеките пакет дисков и снимите корзину с помощью подходящего инструмента. Не удерживайте её отвёрткой за выступы: так можно повредить направляющие. До сборки осмотрите сопряжённую шестерню, опору корзины, внутреннюю ступицу и диски. Детали с трещинами, сильной выработкой или следами перегрева требуют отдельной оценки; новая корзина не устраняет их повреждения.

Собирайте сцепление в последовательности, предусмотренной для двигателя, соблюдая положение шайб, способ фиксации крепежа и момент затяжки. До закрытия крышки убедитесь, что корзина вращается без заеданий, пакет установлен правильно, а механизм выключения обеспечивает его освобождение. После сборки проверьте регулировку привода и работу сцепления. Неверная посадка или неподходящий венец способны вызвать перекос, шум и ускоренный износ сопряжённых деталей; недостаточный ход дисков приводит к неполному выключению сцепления.
