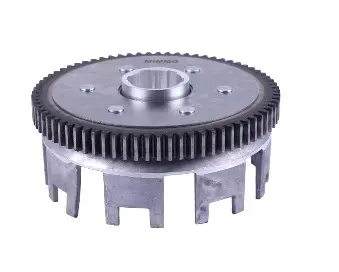

Корзина сцепления 4T CG250

Корзина сцепления 4T CG250 — наружная часть сцепления, которая принимает вращение от двигателя и передаёт его пакету дисков. Обозначение 4T указывает на четырёхтактный двигатель. Корзина удерживает наружные выступы соответствующих дисков: при включённом сцеплении они вращаются вместе с ней, а при выключении должны свободно перемещаться вдоль направляющих. Состояние этих поверхностей влияет на то, насколько ровно сцепление включается и полностью ли разъединяет двигатель и коробку передач.

Устройство и причины замены

Корзина имеет наружный зубчатый венец, центральное посадочное отверстие и открытые пазы между выступами корпуса. Венец участвует в передаче вращения, а боковые поверхности пазов воспринимают нагрузку от дисков. При осмотре снятой детали проверяют не только зубья, но и края пазов: на них могут появляться ступеньки и выработка в местах контакта с выступами дисков.

Глубокие забоины мешают дискам плавно перемещаться при работе сцепления. Это может сопровождаться рывками при трогании, затруднённым выключением сцепления и посторонним стуком. Такие симптомы бывают и при других неисправностях, поэтому основанием для замены служит осмотр самой корзины. Трещины корпуса, сколы зубьев, повреждённая посадка или заметная деформация — причины отказаться от дальнейшего использования детали. Ударные нагрузки и длительная работа с изношенными дисками ускоряют повреждение направляющих.

Что сверить при подборе

Ориентируйтесь на обозначение CG250 и конструкцию снятой корзины. Сравните общую высоту и диаметр, расположение зубчатого венца, количество и профиль зубьев, центральную посадку. Затем проверьте число, ширину и глубину пазов под выступы дисков. Совпадение одного внешнего размера не обеспечивает правильного зацепления и свободного хода пакета.

Отдельного внимания требуют вылет ступицы, опорные поверхности и расположение корзины относительно соседних деталей. Их различия могут сместить венец или изменить зазор до корпуса двигателя. Если старая корзина сильно повреждена, используйте размеры и схему сцепления конкретного двигателя, а не только её остатки. Неверно подобранная деталь может задевать корпус, зажимать диски или работать с неправильным зацеплением зубьев.

Установка и проверка

При разборке сохраняют порядок дисков, шайб, втулок и других снятых деталей. Корзину освобождают от крепления с подходящим удерживающим инструментом: нельзя заклинивать зубья случайным металлическим предметом или наносить удары по выступам. После снятия осматривают сопряжённую шестерню, посадочные поверхности, втулку или подшипник опоры, если они предусмотрены конструкцией. У дисков проверяют выступы, износ и деформацию; повреждённые сопряжённые детали способны быстро испортить новую корзину.

Новую корзину устанавливают без перекоса, возвращая упорные детали на свои места. Порядок сборки, затяжку крепления и способ его фиксации соблюдают по руководству конкретного двигателя. До закрытия крышки проверяют свободное вращение, отсутствие задеваний и правильное размещение пакета дисков. После сборки проверяют работу привода сцепления, плавность включения и полное разъединение при выключении. Если остаются стук, тугой ход или рывки, причину выясняют до поездки под нагрузкой.
