Цилиндро-поршневая группа (ЦПГ) 4T CB200 Ø63.5, p-15*47, h-105 X-STG

Цилиндро-поршневая группа X-STG для четырёхтактного двигателя CB200 предназначена для замены изношенных цилиндра и поршня. Обозначения комплекта — Ø63.5, p-15*47, h-105. Цилиндр направляет движение поршня, а поршневые кольца уплотняют зазор между ним и стенкой цилиндра. От состояния этой пары зависят компрессия, расход масла и способность двигателя развивать тягу под нагрузкой.

Устройство комплекта

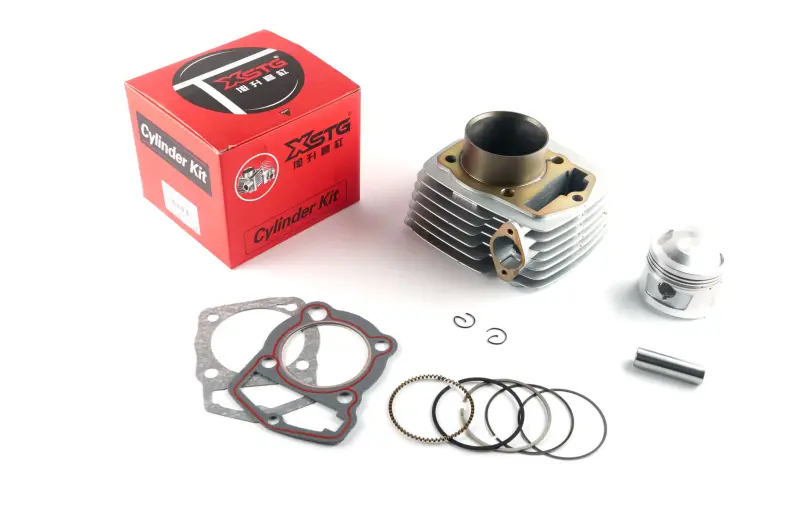

В набор входят цилиндр с наружными рёбрами, поршень, поршневые кольца, поршневой палец, два стопорных кольца пальца и две прокладки. Рёбра увеличивают поверхность отвода тепла. Палец соединяет поршень с шатуном, а стопорные кольца удерживают его от бокового смещения. Прокладки уплотняют соединения цилиндра с соседними деталями двигателя.

Поршень и цилиндр работают совместно: повреждённая поверхность цилиндра ускоряет износ колец, а кольца, утратившие подвижность или упругость, хуже удерживают давление и снимают масло со стенки. Поэтому при заметном износе проверяют всю пару, а не ограничиваются заменой одного поршня без измерения цилиндра.

Когда требуется замена

Повод проверить ЦПГ — снижение тяги, затруднённый запуск, повышенный расход масла, сизый выхлоп или посторонний стук в зоне цилиндра. При разборке ищут задиры, глубокие риски, повреждения поршневых канавок и следы перегрева. Эти симптомы могут иметь и другие причины: решение о замене принимают после проверки компрессии, осмотра и измерения деталей.

Что сверить при подборе

Проверьте соответствие обозначения двигателя и отдельно сравните размеры со снятой поршневой группой. Маркер Ø63.5 указывает диаметр; дополнительно учитывайте обозначения p-15*47 и h-105. Одного совпадения диаметра недостаточно: проверьте высоту цилиндра, посадку его нижней части в картер, расположение крепёжных отверстий и каналов. Несовпадение посадок мешает правильно стянуть соединение и совместить прокладки.

У поршня сравните форму днища, расположение отверстия под палец и канавок для колец; у пальца — диаметр и длину. Прокладки сверяйте по контуру и отверстиям. Измерения выполняют измерительным инструментом, а не по внешнему сходству. Ошибка в геометрии поршня может привести к контакту с деталями головки, неправильный зазор — к стуку, прорыву газов или прихвату при нагреве.

Особенности установки

После снятия старой группы очистите привалочные поверхности, не повреждая их и не допуская попадания остатков прокладок в картер. Осмотрите головку цилиндра, шпильки, резьбы и верхнюю головку шатуна. До сборки проверьте рабочие зазоры поршня и колец по требованиям двигателя. Установите кольца в нужные канавки с соблюдением направления и расположения замков, указанного в ремонтной документации.

Смажьте трущиеся поверхности моторным маслом, установите палец и убедитесь, что оба стопорных кольца полностью вошли в свои канавки. Цилиндр надевайте без усилия, аккуратно сжимая кольца. Используйте новые прокладки; крепёж затягивайте в установленной для двигателя последовательности и с нужным моментом. После сборки проверьте свободное проворачивание механизма вручную. Первый запуск и обкатку проводите по требованиям двигателя, контролируя утечки, температуру и необычные звуки.
