Цилиндро-поршневая группа (ЦПГ) 4T CG250 Ø67,0 мм, палец 16 мм JIN

Цилиндро-поршневая группа JIN для четырёхтактного двигателя CG250 предназначена для замены изношенного цилиндра и поршня. Размерное обозначение Ø67.0 указывает на диаметр 67,0 мм, p-16 — на поршневой палец диаметром 16 мм. Такой комплект используют при ремонте поршневой, когда состояние рабочих поверхностей уже не позволяет восстановить нормальную работу одной заменой колец.

Что входит и как работает

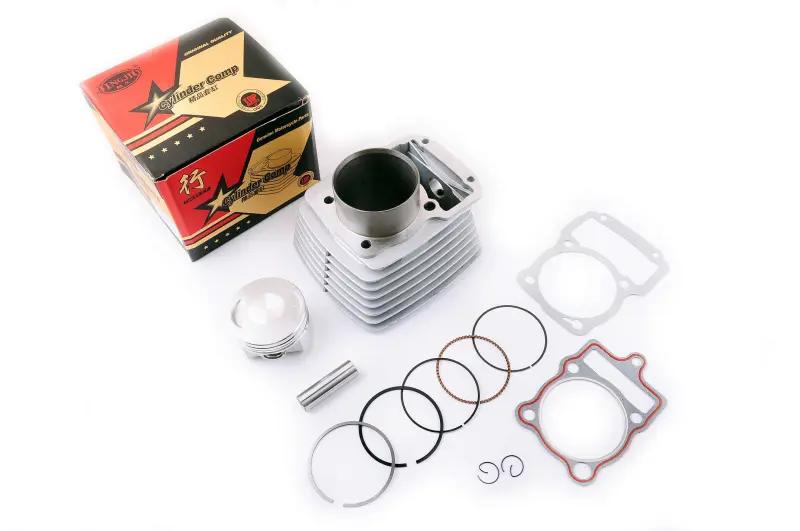

В набор входят цилиндр с наружными рёбрами охлаждения, поршень, поршневые кольца, палец, два стопорных кольца пальца и две прокладки. Рёбра увеличивают поверхность отвода тепла. Внутри цилиндра движется поршень, а кольца уплотняют зазор между ним и стенкой, ограничивая прорыв газов и попадание масла в камеру сгорания. Палец соединяет поршень с шатуном, стопорные кольца удерживают его от осевого смещения.

Совместная замена цилиндра и поршня нужна при задирах, выраженной выработке или повреждении деталей. Новые кольца в изношенном цилиндре не всегда обеспечивают нужное уплотнение: результат зависит от геометрии стенки и состояния канавок поршня. Прокладки устанавливаются в стыках цилиндра и обеспечивают их герметичность после сборки.

Когда проверяют поршневую

Повод для проверки — падение компрессии, затруднённый запуск, снижение тяги, повышенный расход масла и дымный выхлоп. Металлический стук также требует осмотра поршня, пальца и сопряжённых деталей. Эти признаки сами по себе не доказывают износ ЦПГ: решение о замене принимают после измерений и осмотра. На снятых деталях ищут задиры, повреждения колец, износ канавок и следы перегрева.

Что сверить при подборе

Сопоставьте обозначение двигателя и размеры снятой поршневой. Кроме диаметра цилиндра и пальца, проверьте высоту цилиндра, посадочную часть в картере, расположение крепёжных отверстий, каналов и контуры прокладок. У поршня сравните форму днища, положение отверстия под палец и расстояние от его оси до днища. Совпадения только одного диаметра недостаточно: другая геометрия может изменить положение поршня и помешать сборке двигателя.

Старые прокладки удобно использовать для сравнения очертаний и отверстий, но не для повторной установки. Отдельно оцените состояние головки цилиндра, её привалочной поверхности и верхней головки шатуна. Повреждённые сопряжения или люфт соединения с пальцем могут сохранить стук и ускорить износ новой поршневой.

Особенности установки

Перед сборкой очистите привалочные поверхности от остатков прокладок, не повреждая плоскости и не допуская попадания мусора в картер. Проверьте зазоры колец и поршня по требованиям двигателя, смажьте трущиеся поверхности моторным маслом. Кольца устанавливают с учётом их порядка и ориентации, а стопоры пальца полностью усаживают в канавки. Цилиндр надевают без усилия, аккуратно сжимая кольца.

Крепёж затягивают в последовательности и с моментом, предусмотренными для двигателя. После сборки проверяют свободное вращение механизма вручную. Ошибка в подборе поршня, перекошенное кольцо или плохо установленный стопор могут привести к задирам и серьёзным повреждениям. Если прежняя ЦПГ пострадала от перегрева или недостатка смазки, причину устраняют до запуска, иначе повреждение может повториться.
