Цилиндро-поршневая группа (ЦПГ) 4T CG200 Ø63,5 мм p-15 JIN

Цилиндро-поршневая группа JIN 4T CG200 Ø63,5 мм p-15 предназначена для замены изношенной поршневой четырёхтактного двигателя. Цилиндр задаёт направление движения поршня, а кольца уплотняют зазор между ним и стенкой цилиндра. От состояния этой пары зависят компрессия, расход масла и способность двигателя развивать тягу под нагрузкой. Замена группы нужна при повреждении или износе рабочих поверхностей, когда установка одних новых колец уже не устраняет причину неисправности.

Состав и конструкция

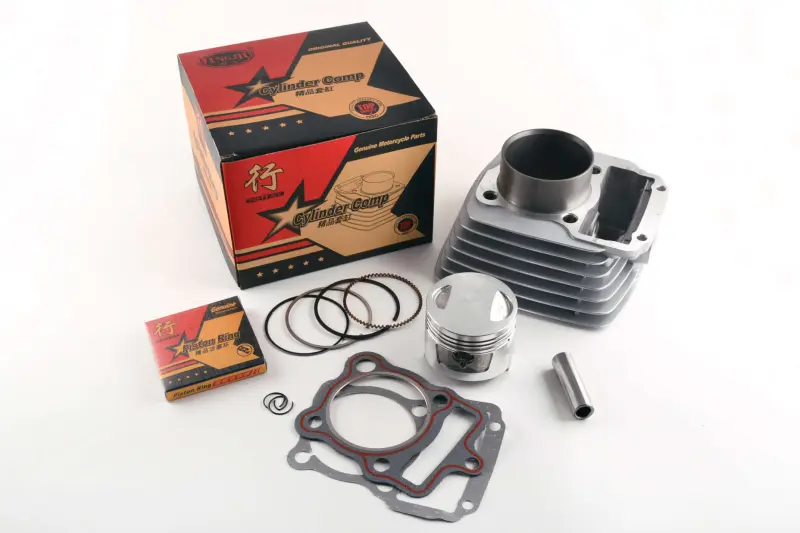

В набор входят цилиндр с наружными рёбрами охлаждения, поршень, поршневые кольца, поршневой палец, стопорные кольца пальца и прокладки. Рёбра увеличивают поверхность отвода тепла. Палец соединяет поршень с шатуном, а стопорные кольца удерживают его от бокового смещения. Прокладки уплотняют стыки при сборке. Каждый из этих элементов выполняет свою задачу: потерю герметичности цилиндра нельзя устранить только заменой прокладки, если изношены кольца или повреждена поверхность цилиндра.

Когда проверять поршневую

Поводом для проверки служат снижение компрессии, ухудшение запуска, потеря тяги, повышенный расход масла и сизый выхлоп. После разборки обращают внимание на задиры, повреждения колец и износ канавок поршня. Похожие симптомы могут возникать и по другим причинам, поэтому решение о замене принимают после осмотра и измерений. Перегрев, недостаточная смазка и попадание пыли во впуск ускоряют износ пары цилиндр–поршень; причину повреждения стоит устранить до установки нового комплекта.

Что сверить при подборе

Ориентиры для подбора — обозначение двигателя CG200, диаметр Ø63,5 мм и индекс p-15. Одного совпадения диаметра недостаточно. Со снятыми деталями сравнивают высоту цилиндра, его посадочную часть, расположение крепёжных отверстий и каналов, форму сопряжения с головкой. У поршня проверяют форму днища, высоту расположения отверстия под палец и сам палец. Прокладки должны совпадать по контуру и отверстиям, не перекрывая каналы.

Сверяйте также маркировку двигателя и фактические размеры разобранной поршневой: после прежних ремонтов установленная группа может отличаться от первоначальной. Неподходящая высота поршня или цилиндра меняет зазоры при сборке, а несовпадение посадок мешает правильно установить детали. Ошибка в подборе способна привести к потере компрессии, утечкам и контакту движущихся деталей. Цилиндр должен садиться на место без принудительной затяжки крепежом.

Особенности установки

Сборку начинают с очистки прилегающих поверхностей от остатков старых прокладок и проверки состояния шатуна и посадки пальца. Кольца устанавливают с учётом их порядка и маркировки, проверяют зазоры по требованиям руководства двигателя. Рабочие поверхности смазывают моторным маслом, стопорные кольца полностью усаживают в канавки. При надевании цилиндра кольца сжимают аккуратно, без ударов и перекоса. Крепёж затягивают в установленной последовательности с моментом, указанным для двигателя. После сборки проверяют свободное проворачивание механизма, а при первом запуске — отсутствие течей и постороннего стука. Режим приработки выбирают по руководству двигателя.
