Цилиндро-поршневая группа GONGYU 4T CB250 (Ø65.5, p-15, h-81.5)

Цилиндро-поршневая группа GONGYU 4T CB250 (Ø65.5, p-15, h-81.5) предназначена для ремонта поршневой части четырёхтактного двигателя. Цилиндр задаёт поверхность движения поршня, а кольца уплотняют зазор между ними и регулируют количество масла на стенке. От состояния этих деталей зависят компрессия, расход масла и способность двигателя развивать тягу под нагрузкой.

Устройство комплекта

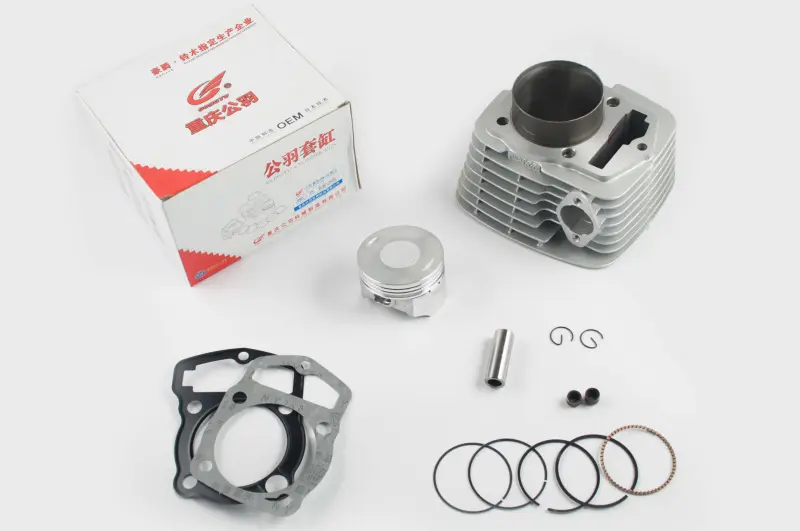

В набор входят цилиндр с наружными рёбрами, поршень, поршневые кольца, палец, два стопорных кольца пальца и прокладки. Рёбра увеличивают поверхность отвода тепла. В цилиндре предусмотрен боковой канал для привода газораспределительного механизма. Поршневой палец соединяет поршень с шатуном, а стопорные кольца удерживают его от бокового смещения.

Замена цилиндра вместе с поршнем позволяет ремонтировать сопряжённую пару, когда износ уже затронул обе поверхности. Одних новых колец бывает недостаточно: при овальности цилиндра, глубоких рисках или задирах они не устраняют причину потери герметичности. Решение о замене принимают после осмотра и измерений разобранных деталей.

Когда нужна замена

Повод проверить ЦПГ — снижение компрессии, затруднённый запуск, потеря тяги, повышенный расход масла и сизый дым из выхлопа. Стук со стороны цилиндра также требует проверки зазоров и состояния поршня. Эти признаки могут иметь разные причины, поэтому до разборки стоит убедиться, что неисправность связана именно с цилиндром, поршнем или кольцами.

При осмотре ищут задиры на рабочей поверхности цилиндра, повреждения юбки поршня, изношенные канавки и залегание колец. Перегрев, недостаток смазки и попадание пыли способны повредить новую группу так же, как старую. При замене нужно установить причину износа, проверить состояние соседних сопряжений и удалить остатки повреждённых деталей.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и размеры снятой группы. В обозначении набора указан диаметр Ø65.5; индексы p-15 и h-81.5 также нужно учитывать при сопоставлении. Сверьте диаметр цилиндра, размеры пальца, общую высоту цилиндра и длину выступающей гильзы. Отдельно сравните расстояния между крепёжными отверстиями, форму основания и расположение каналов.

У поршня проверьте форму днища, положение отверстия под палец и конструкцию канавок для колец. Прокладки должны совпадать по контуру и всем проходным отверстиям. Ошибка в высоте цилиндра или геометрии поршня может изменить зазоры внутри двигателя, а несовпадение каналов — нарушить работу сопряжённых деталей. Одного сходства внешней формы для подбора недостаточно.

Особенности установки

Перед сборкой очищают привалочные поверхности, осматривают головку цилиндра, шатун и посадку пальца. Проверяют зазор колец в цилиндре и посадку поршня по требованиям ремонтной документации двигателя. Кольца устанавливают в соответствующие канавки с соблюдением их ориентации; рабочие поверхности смазывают моторным маслом. Палец фиксируют стопорами, проверяя их полную посадку в канавках.

Цилиндр надевают без ударов, аккуратно сжимая кольца. При сборке используют новые прокладки, совмещают каналы, соблюдают последовательность и момент затяжки крепежа. После восстановления привода ГРМ коленвал проворачивают вручную и проверяют отсутствие упора. Первые запуски сопровождают контролем посторонних звуков и утечек, а режим приработки выбирают по требованиям к двигателю.
