Трос сцепления LF200-10B (NBF2) AMG

Трос сцепления LF200-10B (NBF2) AMG — тросовый привод выключения сцепления мотоцикла. Деталь передаёт усилие от рычага сцепления к механизму его выключения. При нажатии на рычаг трос приводит механизм в действие, позволяя разъединить передачу крутящего момента от двигателя к коробке передач. Исправность привода и правильная регулировка свободного хода необходимы для управления сцеплением при трогании и переключении передач.

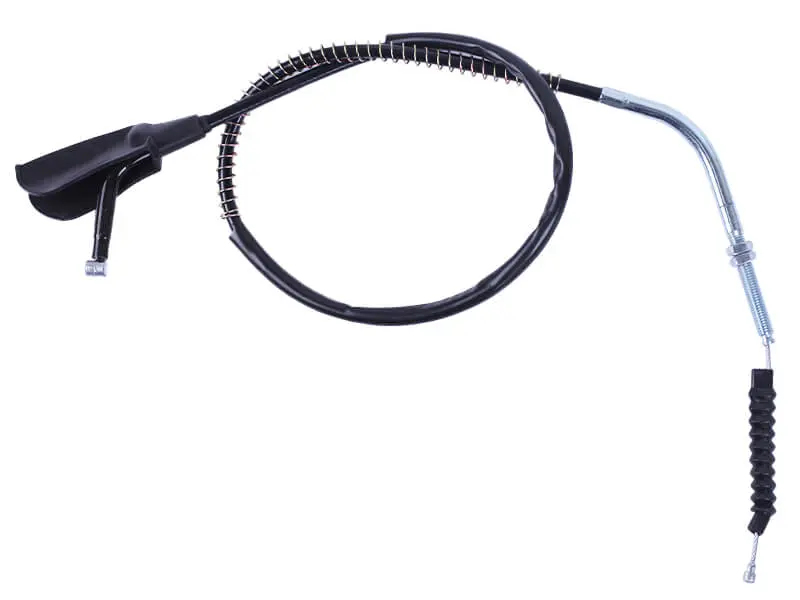

Трос выполнен в наружной оболочке и имеет спиральный защитный участок. На концах предусмотрены защитный чехол, резьбовой регулировочный наконечник и гофрированный пыльник. При осмотре такой детали проверяют целостность оболочки, состояние наконечников и защитных деталей. Оболочка должна надёжно опираться на предусмотренные посадочные места: её смещение может изменять свободный ход рычага. Защитные детали не должны мешать перемещению троса или закрывать повреждения, требующие устранения.

Характеристики

• Тип детали — трос сцепления
• Обозначение — LF200-10B (NBF2) AMG
• Исполнение — трос в оболочке с резьбовым регулировочным наконечником

При подборе сравнивают снятый трос и замену по общей длине, длине оболочки, форме и размерам концевых креплений. Также сверяют резьбу регулировочного наконечника, посадочные упоры и направление изгибов жёстких участков. Совпадение одного размера не подтверждает пригодность всего привода. Трос должен проходить по предусмотренному маршруту без натяжения при повороте руля и без лишних петель, которые могут цепляться за соседние детали. Слишком короткая оболочка или неподходящий наконечник могут помешать правильной укладке и регулировке. Избыточную длину нельзя компенсировать резкими перегибами.

Поводом для проверки служат тугой или неравномерный ход рычага, заедание, скрип, перетирание оболочки и повреждение открытых участков троса. Обрыв отдельных проволок, заломы и разрушение креплений — причины для замены. Износ или изменение свободного хода могут приводить к неполному выключению сцепления и затруднять переключение передач. При этом похожие симптомы возможны из-за состояния рычага или самого механизма сцепления, поэтому осматривают весь привод. Регулировка не устраняет повреждение троса и не заменяет проверку его состояния.

Для установки сначала разгружают привод регулировкой, затем освобождают наконечники и снимают трос, сохранив расположение направляющих и точек крепления. Новый трос прокладывают по предусмотренному маршруту, устанавливают оболочку в упоры и проверяют посадку наконечников. Не допускают защемления оболочки, резких изгибов и контакта с горячими или движущимися деталями. Свободный ход проверяют по перемещению рычага до начала натяжения троса, а регулируют предусмотренными регуляторами согласно руководству мотоцикла. После фиксации регулировки несколько раз нажимают и отпускают рычаг, проверяя возврат и отсутствие заеданий. Затем поворачивают руль в обе стороны: натяжение привода не должно изменяться. Чрезмерное натяжение может мешать полному включению сцепления, а излишний свободный ход — его полному выключению. Необходимость смазки и допустимый состав определяют по рекомендациям изготовителя троса.
