Трос сцепления XY200GY-6С 1230 мм AMG

Трос сцепления XY200GY-6С 1230 мм AMG передаёт усилие от ручного рычага к механизму выключения сцепления. При выжиме рычага он позволяет разъединить двигатель и трансмиссию для переключения передач и остановки с включённой передачей. От свободного хода внутреннего троса и правильной регулировки зависит, насколько полно сцепление выключается и возвращается в зацепление после отпускания рычага.

Конструкция и работа

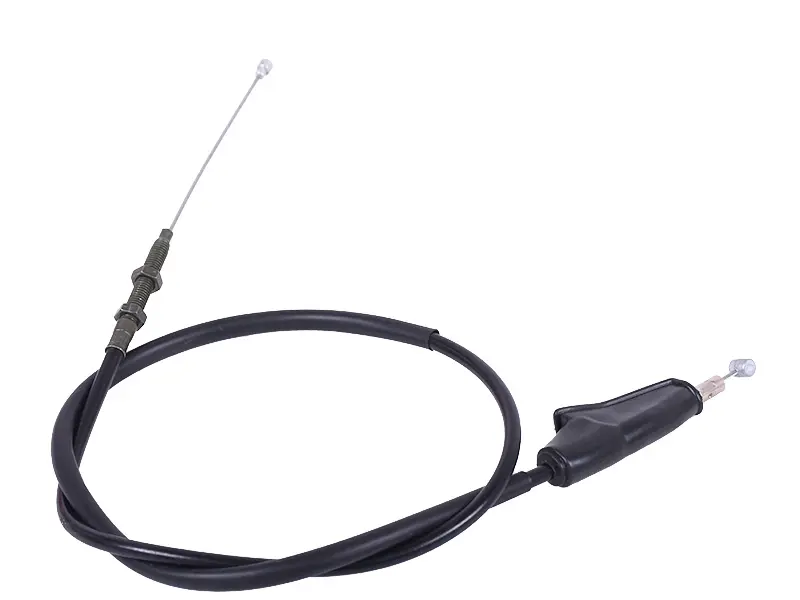

Трос выполнен в чёрной наружной оболочке, с наконечниками на концах, резьбовым участком регулировки с гайками и защитным чехлом у одного из окончаний. Оболочка служит опорой при передаче усилия и направляет внутренний трос по трассе прокладки. Наконечники соединяют его с рычагами привода, а резьбовая регулировка позволяет выставить свободный ход после установки. Защитный чехол должен оставаться на своём месте, не мешая движению соединения.

Когда требуется замена

Повод проверить трос — тугой или рывками движущийся рычаг, заедание при отпускании, повреждение оболочки либо распушённые жилы возле наконечников. Заломы и попавшая внутрь грязь затрудняют перемещение троса, а надорванные жилы могут цепляться за оболочку. Если регулировку приходится постоянно менять, стоит осмотреть также посадочные места оболочки, крепление наконечников и сам рычаг. Замена троса не устраняет износ шарнира рычага или неисправность механизма выключения сцепления.

Что сверить при подборе

Размерное обозначение — 1230 мм. Сопоставьте его со снятым тросом, учитывая точки, между которыми выполнено измерение. Отдельно сравните длину оболочки и свободных участков внутреннего троса: одинаковая общая длина ещё не означает одинаковую посадку. Нужный запас определяется маршрутом от руля к механизму сцепления, расположением упоров и ходом рычагов.

Проверьте форму и размеры обоих наконечников, посадочные окончания оболочки, резьбу регулировочного участка и расположение защитного чехла. Наконечник должен правильно размещаться в своём гнезде и свободно поворачиваться при движении рычага. Слишком короткий трос может натягиваться при повороте руля, а слишком длинный образует лишние петли и перегибы. Несовпадение оболочки или креплений способно оставить привод без нужного диапазона регулировки.

Установка и проверка

До снятия старого троса запомните его маршрут и точки фиксации. Ослабьте регулировку, освободите наконечники и установите новый трос по штатной трассе без резких изгибов, перекручивания и контакта с горячими или подвижными деталями. Осмотрите гнёзда наконечников, упоры оболочки, направляющие и шарнир ручного рычага. Изношенные крепления и повреждённые защитные детали стоит заменить вместе с тросом, если они мешают правильной посадке или работе привода.

Полностью посадите окончания оболочки в упоры, выставьте свободный ход по руководству техники и зафиксируйте регулировочные гайки. Несколько раз выжмите рычаг, затем проверьте его работу при повороте руля в обе стороны: натяжение не должно меняться, а движение должно оставаться плавным. Излишняя натяжка может вызвать пробуксовку сцепления, чрезмерный свободный ход — неполное выключение и затруднённое переключение передач. После первых срабатываний повторно проверьте посадку оболочки и регулировку.
